BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:



Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации: instrukcija_BL1204.pdf



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[Aviator 75]

5 часов назад, prv21 сказал:

Но ведь кипячение - это просто выравнивание плотности, а не заряд батареи...

Подумайте на досуге почему спустя какое то время наблюдается рост тока в дозаряде (по вашему кипечение).

[Aleksszlat 7 829]

7 часов назад, prv21 сказал:

Да я не оспариваю чьи либо эксперименты - я про то что заряд именно до 16.2 нецелесообразен и максимально зарядить нормальную батарею можно и штатным напряжением (14.4-14.8 вольта для гибридов и 15.4 для CaCa)

Самое главное, золотое слово -  "максимально" .

RS: честно говоря спекуляции вокруг виртуальных 100% меня уже начинает утомлять, это что - 98%, 99%, 99,9%, 99,99% ?

[Viktor8 57]

15 минут назад, Aleksszlat сказал:

Самое главное, золотое слово -  "максимально" .

RS: честно говоря спекуляции вокруг виртуальных 100% меня уже начинает утомлять, это что - 98%, 99%, 99,9%, 99,99% ?

Так речь же ш не о процентах, а о "максимально" зарядить, т.е. как можно лучшее, исходя из возможностей. Может там максимально 57,93%.

[kam69 1 222]

14 минут назад, Viktor8 сказал:

Так речь же ш не о процентах, а о "максимально" зарядить, т.е. как можно лучшее, исходя из возможностей. Может там максимально 57,93%.

Так речь в итоге все равно зашла о % ах

Иль что нужно делать - для успокоиться: зарядить и что мерить ?????

Иль подойти проще и тупо сливать заряд - для подсчёта % ))



[VEKTOR 509]

41 минуту назад, Aleksszlat сказал:

Самое главное, золотое слово -  "максимально" .

RS: честно говоря спекуляции вокруг виртуальных 100% меня уже начинает утомлять, это что - 98%, 99%, 99,9%, 99,99% ?

Кому нужно тот обсуждает на форуме о том как зарядить максимально и не виртуально при этом  . Кому не нужно заряжать максимально и кому противно читать о максимальном и якобы виртуальном заряде тут вам не позавидуешь , хочешь не хочешь а читать приходиться

[Aleksszlat 7 829]

39 минут назад, Viktor8 сказал:

Так речь же ш не о процентах, а о "максимально" зарядить, т.е. как можно лучшее, исходя из возможностей. Может там максимально 57,93%.

Ну что ж вы так много зарядили, берите 37% ...

[kam69 1 222]

оказывается относительно вредно часто дышать продолжительно и глубоко))

[Viktor8 57]

45 минут назад, Aleksszlat сказал:

Ну что ж вы так много зарядили, берите 37% ...

Потому, что БЛка тупая и заряжали бережком до 16,5. Иначе нельзя.

[krufel 1 314]

Творить...натворить. Скорее второе в данном случае)

[Gen68 321]

Сегодня я в очередной раз имел возможность удивиться и убедиться в наличии "мозгов" у BL1204.

Предыстория такова.

Пару дней назад, после того как я "взбодрил" свою АКБ, ко мне обратилась родственница с просьбой глянуть на машину, т.к. "не заводится" (ездит редко). "Вскрытие" пробок АКБ показало, что верхние части пластин давно дышат воздухом.

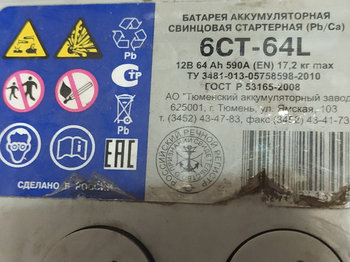

Пациент 6СТ-64L (фото 1). Долить пришлось около 800 гр. дисциллированой воды. Я особо не заморачивался с этой АКБ и сразу поставил на 2 программу BL1204 (14.9 В). Родственнице сказал, что надежды мало, но попытка, как говорится, не пытка. Объяснил родственнице, что как замигает зеленая лампочка, отключить, дать "отдышаться" пару часов и снова включить зарядку на 2 программу. По заявлению родственницы, так было проделано 3 раза, после чего я лично убедился, что пациенту скорее  на свалку, чем под капот (фото 2). Проинформировал о предстоящих расходах, но т.к. машина еще не особо была нужна, то предложил еще одну пытку для АКБ - поставил на 3 программу (15.4 В). Сказал, чтобы делала как в прошлый раз. До зеленой лампочки не дошло. Сегодня днем родственница сообщила, что лампочка на BL1204 еще желтая, а прошло уже 16 час. Скомандовал отключить и дать отдохнуть АКБ.

А вот теперь то, что меня удивило...

Вечером сего дня (т.е. примерно через 7 часов) я подключился LancoL-ом и вижу уже обнадеживающую картину (фото 3). Делаю еще одну попытку зарядиться на 3 программе, но уже сам сижу и слежу за вольтметром. Примерно через 20 минут вольтметр показал 15.03 В, а еще через минут 10 напряжение на АКБ упало до 14.81-14.82 В и дальше не менялось минут 15. Заинтересовался. Открываю я пробки и вижу заметное пузырение электролита - "кипит" значит.

Т.е. получается, что BL1204  обнаружила кипение и понизила напряжение до относительно безопасного уровня. Занавес. Наличии "мозгов" у BL1204 Detected.

Поставил эту АКБ на машину, будем наблюдать.

Изменено 7 октября 2020 пользователем Gen68

[VEKTOR 509]

1 час назад, Gen68 сказал:

Т.е. получается, что BL1204  обнаружила

Каким "местом" у неё это получилось ?

Есть предположения ?

Любой тип  АКБ должен в конце заряда кипеть .Опять видим не желание блки полностью восстанавливать АКБ

[prv21 4 602]

1 час назад, Gen68 сказал:

Т.е. получается, что BL1204  обнаружила кипение и понизила напряжение до относительно безопасного уровня

Скорее всего она ток начала брать, поэтому и напряжение упало, мне кажется.

[Gen68 321]

40 минут назад, VEKTOR сказал:

Каким "местом" у неё это получилось ? Есть предположения ?

Любой тип  АКБ должен в конце заряда кипеть .Опять видим не желание блки полностью восстанавливать АКБ

По скорости нарастания/падения тока и/или напряжения. Думаю, отслеживаются оба параметра: и ток, и напряжение. Иного способа не вижу. Где-то читал, что BL1204 так следит за "разгоном" АКБ в конце заряда.

АКБ "кипела", пузырение электролита было заметным, без пробок оставлять не было возможности, да и опасно по причине забрызгивания всего вокруг.

Так что, перемешивание электролита прошло успешно. Это заметно по фото 2 и 3 - внутренне сопротивление АКБ уменьшилось, емкость выросла.



23 минуты назад, prv21 сказал:

Скорее всего она ток начала брать, поэтому и напряжение упало, мне кажется.

Не думаю, что так. Сброс напряжения произошел быстро, не более 10 минут на это ушло.

[kam69 1 222]

3 часа назад, VEKTOR сказал:

Каким "местом" у неё это получилось ?

Есть предположения ?

Любой тип  АКБ должен в конце заряда кипеть .Опять видим не желание блки полностью восстанавливать АКБ

А тем самым "местом", для которого и алгоритм труда, и схемотехника отлично продуманы автором ЗУ  и интегрированы на плату, расположенную внутри корпуса замечательного и полезного в хозяйстве девайса))

[kam69 1 222]

Алгоритм труда ЗУ заточен на осуществление зарядки описанных в инструкции  АКБ в полностью автоматическом режиме (в одном из четырех, различающихся √уставкой по порогу напряжения, задающей диапазон функционирования ЗУ для управлемого процесса заряда АКБ импульсным током с непрерывным мониторингом результатов его протекания и усваивания, включая укрощение до разумных рамок такого явления как  терморазгон). Производителем ЗУ Пользователю ЗУ любезно предоставлена возможность до и для начала процесса зарядки осознанно осуществить ручной выбор любого из четырех режимов, и при отказе от которой девайс автоматически=самостоятельно выберет первый режим и просто начнет трудиться
