Синтетические масляные фильтры повышенной эффективности: AMSOIL, Royal Purple, Mobil1, K&N, AFE, FRAM, Purolator, Bosch, Mann, Subaru, Toyota TRD.

[Izb 1 716]

Обзор рынка синтетических масляных фильтров повышенной эффективности
Рекомендуется просматривать минимум дважды: в первый раз обзорно для общего понимания и желательно без открытия дополнительных ссылок в тексте (отложите это для последующих чтений), последующие разы - для более детального понимания и с открытием дополнительных ссылок в новых окнах броузера.





ПРЕДИСЛОВИЕ (достоинства и история появления синтетических масляных фильтров)

     Как известно,  масляный фильтр (двигателя или АКПП) выполняет важнейшую функцию – очистка масла (двигателя или АКПП) от нерастворимых твёрдых частиц, являющихся основной причиной абразивного износа.  Наибольшую опасность представляют частицы размером от 5 до 40 микрон. Частицы меньше 5 микрон меньше большинства зазоров в двигателе и не представляют большой опасности. Частицы более 40 микрон больше многих зазоров в двигателе и тоже представляют меньшую опасность для двигателя.

     Для оценки эффективности фильтрации используют общепринятый многопроходный тест ISO 4548-12. Результаты измерений выглядят например так: “Эффективность фильтрации равна  95% на 20u(микронах)» что означает, что 95% частиц размером 20u задержано фильтром в многопроходном тесте ISO 4548-12. Иногда клиентоориентированный производитель идёт ещё дальше и сообщает эффективность фильтрации на нескольких размерах, например: 50%@10u, 95%@20u, 99.9%@40u. Например, одни известный изготовитель фильтров приводит так называемые Beta Ratio, например  2/20=6/20, что означает 50%@6u, 95%@20u.

     Какая разница будет между эффективностью фильтрации дешёвого  бумажного фильтра 50%@20u и эффективностью фильтрации синтетического фильтра 99%@20u? Ответ: в 50 раз. То есть абразивных частиц размером 20u синтетический фильтр по тесту ISO 4548-12 оставит в 50 раз меньше.


     Исследование показали уменьшение абразивного износа в несколько раз при увеличении эффективности фильтрации фильтра с 50%@20u до 99%@20u:
tsb-af-2007-07-25 oil filters particle size and engine wear.pdf

     Разумеется, даже для бумажного (то есть целлюлозного) фильтра теоретически и практически  возможно использовать фильтровальную бумагу повышенной эффективности фильтрации с минимальными порами, но это приведёт к  недопустимо малой пропускной способности фильтра и недопустимо большому падению давления масла на фильтрующем элементе. Для бензиновых топливных фильтров такой способ применяется (эффективность фильтрации у топливных фильтров даже за один проход  порой превосходит 99%@10u , но для более вязких моторных и трансмиссионных масел  эффективность фильтрации обычно многократно меньше.  Для максимальной площади фильтровальной бумаги и минимизации падения давления в фильтре стандартного размера обычно используется укладка фильтровального элемента гармошкой или зигзагом.

     Выходом стало появление в США синтетических фильтрующих фильтров, например Donaldson ( http://www.donaldson-filters.ru/maslyanye-filtry ), Baldwin (http://www.baldwinfilter.com/literature/english/2%20PurePerformance/Form449.pdf ), Fleetguard и FRAM, в которых удалось сочетать многократно (до 50 раз) лучшую степень фильтрации и меньшее сопротивление впускному потоку масла, отсюда и заметно меньшее падение давления  на фильтрующем элементе при заметно большей эффективности фильтрации. Изначально такие фильтры появились для тяжёлой военной и карьерной техники, работающей в крайне пыльных условиях (Donaldson,Baldwin и Fleetguard и сейчас широко представлены на фильтрах для профессиональной техники), а немного позднее - и для гражданской техники. Для понимания приведу схематический рисунок и фотографии под микроскопом структуры фильтровального элемента в синтетическом и бумажном случае. К тому же, синтетический фильтрующий элемент отфильтровывает в объёме, а не на поверхности фильтровального элемента, что также заметно увеличивает эффективность фильтрации.

    Синтетический фильтр:                 Бумажный фильтр:
http://media.noria.com.s3.amazonaws.com/sites/Uploads/2012/10/24/29953cf2-a9e4-4597-aa56-3e2e80e0c355_backpagebasics-s-o-12-large.jpeg





















Вот очень информативное видео о достоинствах синтетических фильтров:







Подробнее - по ссылке: http://www.machinerylubrication.com/Read/29114/dirt-holding-capacity

Материалы по Donaldson Syntec и Syntec XP:
1) Donaldson Syntec.pdf
2) Syntec XP.pdf

А также большой англоязычный pdf- файл по ссылке по ссылке: 09-1.pdf



     Другим огромным достоинством синтетических фильтров стала их большая грязеёмкость и срок замены синтетического фильтра, так как абразивные частицы теперь удерживаются не только на поверхности фильтровальной бумаги, но и по объёму синтетического фильтровального элемента. В частности, для синтетических фильтров менее важно место расположения перепускного клапана (у резьбового основания или у купола фильтра), так как абразивные частицы удерживаются в объёме фильтровального элемента. Для задней поддержки синтетического фильтрующего элемента обязательно используется мелкая металлическая сетка.



     Выпускаются также полусинтетические фильтры, в которых силовая (для прочности) целлюлозная основа (то есть крупные и надёжные силовые целлюлозные волокна) cмешана с синтетическими волокнами (образующим мелкие поры внутри крупных целлюлозных силовых пор), за счет чего эффективность фильтрации и грязеёмкость полусинтетических фильтров соответствует (или даже выше) эффективности синтетических фильтров, но не требуется мелкая поддерживающая металлическая сетка, а надёжность такой шторы даже выше, чем у синтетических фильтров, что особенно важно для вязких масел (например в мороз) или высоких потоков масла. В частности,  гоночные фильтры FRAM Racing (серии HP),  Ford Racing и гражданские фильтры Mobil-1, K&N, AFE, Fram Touch Guard, Purolator One, Bosch Premium, Wix, Napa Gold  - полусинтетические. То есть термин "полусинтетический фильтрующий элемент" не означает компромисса по аналогии с термином "полусинтетическое масло", это лишь означает замену силовой металлической сетки позади синтетической фильтрующей шторы на силовой целлюлозный каркас в составе полусинтетической фильтрующей шторы.





      Итого, достоинством  синтетических и полусинтетических фильтров являются:
- Отличная эффективность фильтрации, что для минимизации износа значит даже больше, чем выбор особо дорогого масла;
- Малое сопротивление впускному потоку;
- Повышенная грязеёмкость и срок службы, фильтрация в объёме фильтрующего элемента, удержанные частицы почти не смываются даже при открытии перепускного клапана.
- Отсутствие контрафактных синтетических фильтров, что связано со сложной технологией производства.




В настоящее время почти все синтетические и полусинтетические фильтры для легковых автомобилей, судя по информации с американского сайта bobistheoilguys.com, изготавливаются в мире всего на нескольких заводах, на сайтах производителей есть самостоятельный поиск по модели автомобиля.


Первая группа синтетических и полусинтетических фильтров, порой иденетичных друг другу, производится для многих брендов крупным заводом Champion Laboratories (www.champlabs.com) в Иллинойсе (с оговоркой по AMSOIL, см. ниже) :



1) Mobil-1 (полусинтетические, с очень прочным и надёжным фильтрующим элементом) - один из общепризнанных лидеров рынка США., продаётся в двух вариантах с разной эффективностью и пробегом:

- партнамберы без буквы "A": 99,9%@25u (начальная эффективность 99.6% @25u) с ресурсом до 15 тыс миль (в нетяжёлых условиях и c синтетическим маслом Mobil-1 EP)  и

- партнамберы с буквой "A" (Annual,  с повышеным ресурсом): 99+% @30u с ресурсом до 20 тыс. миль (в нетяжёлых условиях и с синтетическим маслом)  - выпущены специально для использования в паре с маслом Mobil-1 Annual Protection (с ресурсом 20 тыс. миль)

Описание: https://mobiloil.com/en/oil-filters/performance-oil-filters или http://www.servicechamp.com/mobil1-oil-filters/mobil1-oil-filters.asp
Подбор: https://mobiloil.com/en/product-selector , а также http://www.showmetheparts.com/mobil/

В гарантийной документации и на упаковке -  ссылка на champlabs.com.



2) Братья фильтров Mobil-1 - тоже с 99,9%@25u  :

- Castrol SFX: http://www.castrol.com/en_us/united-states/about-us/services/business-services/installer-exclusives/castrol-sfx-oil-filter.html или http://www.servicechamp.com/castrol-oil-filters/castrol-oil-filters.asp

Видео:



3) Royal Purple (синтетические): 99%@25u,

Каталог на сайте Royal Purple: http://www.royalpurpleconsumer.com/assets/catalog/2015_Consumer_Catalog.pdf  - описание фильтров на стр.7, перечень фильтров на стр. 50

Описание и подбор по модели автомобиля: http://www.royalpurpleconsumer.com/products/royal-purple-oil-filters

Буклет: PS_Filter1.pdf

На коробках фильтров и в гарантийной документации - прямая ссылка на champlabs.com.


4) AMSOIL (синтетические): 98.7%@20u.

Описание:  http://www.amsoil.com/shop/by-product/filters-and-by-pass-systems/oil/amsoil-ea-oil-filters/
Подбор фильтра: http://www.amsoil.com/mygarage/vehiclelookuppage.aspx

Поиск по аналогу: http://www.amsoil.com/AmsoilLookups/MasterFilterCrossRef.aspx
Буклет:  g2202.pdf

Фильтры AMSOIL разных типоразмеров изготавливаются разными OEM-изготовителями (в т.ч. CHAMPLABS,  Fram)



5) K&N серии HP (полусинтетические) ранее тоже изготавливались на заводе ChampLabs в США и ранее тоже имели 99%@25u, но сейчас производство перемещено в Корею и Мексику.
Описание: http://www.knfilters.com/wrenchoff_oilfilter.htm
Подбор: http://www.knfilters.com/search/appsearch.aspx
И похожий AFE: http://afepower.com/products/protection/fluid-filters?afe_type=139#

6)Toyota TRD, Subaru STI (http://www.sti.jp/parts/catalogue/oilfilter/oilfilter.pdf и http://sti.jp/parts/catalogue/brz_zc6/ST15208ST000.html ), похожие  Cusco (  http://www.cusco.co.jp/en/pdf/oil.pdf  и http://www.cuscousainc.com/downloads/dl/file/id/20/oil_filters_and_gear_oils.pdf ) – похожий дизайн и очень похожее исполнение на champlabs.com, но достоверной информации нет.



Вторая группа синтетических и полусинтетических фильтров изготавливается на штатовском заводе FRAM:

7) Fram Ultra Synthetic (синтетический) с двойным слоем фильтрующего элемента: 99+%@20u.
Описание: http://www.fram.com/oil-filters/fram-ultra-synthetic-oil-filter
Подбор и поиск по аналогу: http://www.fram.com/search-parts/




8) Fram Touch Guard (полусинтетические): 99%@20u.
Описание: http://www.fram.com/oil-filters/fram-tough-guard-oil-filter/



9) Фильтры профессиональной линейки Fram Pro Synthetic (аналог  Utra Synthetic) и Fram Pro (аналог Touch Guard), но без структурного покрытия купола фильтра:  http://www.framproseries.com/program.html (структурное покрытие излишне удорожает фильтр и затрудняет профессионалам использование съёмника-чашки)



10) Гоночные фильтры Fram Racing эффективностью 94% @20u и высокой пропускной способностью: http://www.fram.com/media/7069/fram_hp_product_specs.pdf



Третья группа синтетических и полусинтетических фильтров делается американским Purolator (и иденетичные американские Bosch, MANN)

11) Purolator One и Bosch Premium (полусинтетические): 99%@20u (на примере PL14459) или 99%@40u (на примере PL14610).
Описание: http://www.pureoil.com/en/do-it-yourself/oil-filters/purolatoronetm/
и https://www.boschautoparts.com/en/auto/filters/premium-oil-filters

12) Purolator Synthetic  и BOSCH LongLife (синтетический) 99%@25u/
Описание: https://www.boschautoparts.com/en/auto/filters/long-life-oil-filters

13) Bosch distance plus и Purolator BOSS (синтетические)  (Эффективность PBL14461 99%@40u, 50%@22u, у других артикулов может отличаться).  С одинаковым фильтрующим материалом SmartFusion (в одних файлах, пишут, что "Advanced Synthetic Fiber Media", но в других, что "Filtering Material: Cellulose Paper"):

Описание:
 https://www.boschautoparts.com/en/auto/filters/distanceplus-oil-filters

и http://www.pureoil.com/en/do-it-yourself/oil-filters/purolatorbosstm/

14) Гоночные фильтры FORD (полусинтетические), 99%@20u:
https://performanceparts.ford.com/part/CM-6731-FL820
https://performanceparts.ford.com/part/CM-6731-FL400
https://performanceparts.ford.com/part/CM-6731-FL1a
https://performanceparts.ford.com/part/CM-6731-FL784





Четвёртая группа синтетических и полусинтетических фильтров изготавливается на штатовском заводе WIX (и продаются ещё под несколькими американскими брендами, например Napa)

15) WiX XP (=Napa Platinum), эффективность фильтрации различается по моделям фильтров, обычно около 50%@20u.

Описание: http://www.wixfilters.com/wixxp/XPFlyer.pdf
Или http://www.napafilters.com/do-it-yourself/platinumnapafilter/
Подбор по модели автомобиля и поиск по аналогу: http://www.wixfilters.com/Lookup/FilterLookup.aspx
или http://www.nfhconnect.com


 Видео:









16) WIX (=Napa Gold), полусинтетика (улучшенная целлюлоза с синтетическими добавлениями), эффективность фильтрации  95%@20u.


     Кстати, если кто запланировал самостоятельно заказывать в интернет-магазинах (как зарубежных типа Amazon, Ebay, Aliexpress, так и отечественных интернет-магазинах) вот ещё большая подборка полезной информации по минимизации цены (скидкам, бонусам и купонам): http://www.oil-club.ru/forum/topic/26509-o-sposobah-sekonomit-v-chyornuyu-pyatnitcu-pri-poku/

     Если кто будет заказывать самостоятельно в зарубежных интернет-магазинах (не заморачивающихся тщательной упаковкой деталей): обязательно оговаривайте с зарубежным продавцом очень тщательную упаковку фильтров, чтобы не получить с транспортировочными вмятинами без возврата денег (печальный опыт на форуме уже был). Или заказывайте сразу жёсткой заводской упаковкой (обычно 12 шт в зависимости от бренда). С другой стороны, заказ частным лицом более 4х штук одного наименования с некоторых пор может вызвать интерес на таможне и задержку посылки на таможне для затребование письменных разъяснений (поэтому ушлые граждане в декларациях порой указывают не "10 маек", а "1 набор из 10 маек").




 Вот детальное сравнение некоторых синтетических масляных фильтров:  https://www.oil-club.ru/forum/topic/34845-sravnenie-sinteticheskih-maslyanyh-filtrov-s-rezboy-m20x15-dlya-shirokoy-gammy-yaponskih-avtomobiley/

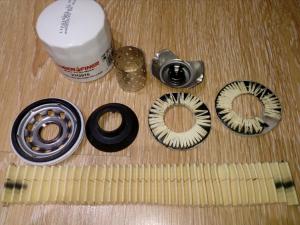

Некоторые интересное видео по вскрытию масляных фильтров одного типоразмера, используемого очень на многих азиатских автомобилях (см. подбор аналогов на сайтах производителей):Amsoil Ea15K13, Royal Purple 10-2867, K&N HP -1010,  FRAM FPS7317, WIX 51356XP:

Amsoil Ea15K13:


Royal Purple 10-2867:


K&N HP -1010 (старый, made in USA, таких более нет...):


FRAM FPS7317:


WIX 51356XP:









p.s. Настоящий краткий обзор сделан преимущественно на основе материалов производителей масляных фильтров, а также многочисленных материалов с форума сайта www.Bobistheoilguy.com . Обзор даёт базу для самостоятельному изучению материалов форумчанами, но не гарантирует полное отсутствие ошибок, поэтому настоятельно рекомендуется любые рекомендации и подборы фильтров ВСЕГДА ПЕРЕПРОВЕРЯТЬ САМОСТОЯТЕЛЬНО на вышеуказанных сайтах.
Возможно, позднее будет выложен аналогичный обзор по синтетическим воздушным фильтрам.

Подписавшись на эту тему, будете потихоньку получать новые материалы данной темы...

Основную полезную информации в данной теме буду также копировать в шапку темы, чтобы новичкам не тратить время на просмотр всей многостраничной темы.







[Glen 21]

Предлагаю добавить в шапку следующую информацию:



Champ Oil Filters

Ecograd

Спойлер



1. Про CHAMP oil filters. У них тоже есть линейка синтетических фильтров, а для обычных они пишут процент фильтрации до 98%. Не совсем ясно, правда, чего 98% (каких частиц, какого размера и т.п...) Их сайт и поиск по автомобилю тут:

https://champfiltration.com/products/



2. Про ECOGARD. Их линейка синтетики рассчитана на 10.000 миль(16000 км), фильтрует 99,9% частиц размером 25 микрон (очень не плохо по моему) и имеет в два раза большую грязеёмкость, чем обычные фильтры. На сколько я понял, если номер фильтра (Part number) начинается на S то это синтетика, если на  X то это не синтетика.

https://www.ecogard.com/automotive-filters/synthetic-oil-filters/ecogard-synthetic-extended-protection-oil-filter/

Поиск по автомобилю тут:

https://www.ecogard.com/oil-filter-lookup-search-catalog/



3. Про Pulorator в шапке инфа есть, но как-то хаотично. Я бы написал, что у них есть 4 линейки: CLASSIC, TECH, ONE и BOSS. Первые две линейки - это обычные фильтры, у TECH чуть подлиннее фильтрующий элемент (видео https://yandex.ru/video/search?filmId=9185515177721604450&text=purolator oil filters фильтры video&noreask=1&path=wizard ), но фильтруют они одинаково 96,5%. Номера этих фильтров начинаются с букв L и TL соответственно, если в "банке" то CLASSIC красные, а TECH белые. Пробег для CLASSIC 5000 миль (8000 км). Линейка ONE, думаю, полу синтетика, с лучшей фильтрацией до 99% чего-то и пробег до 10.000 миль. Цвет синий. BOSS это их топовая серия, это синтетика для тяжелых условий эксплуатации, фильтрация ещё лучше 99%+, пробег 15.000 миль, цвет фильтра чёрный, дырок в центральном колодце ещё больше и т.д... (видео тут https://www.youtube.com/channel/UCdKLAnBVYytJ-0CW9Py05mA Номера фильтров начинаются с букв PL и PBL для BOSS.

Сравнение фильтров тут:

http://www.pureoil.com/en/do-it-yourself/oil-filters/oil-filter-selection-guide/

Champ_Product_Brochure.pdf

ChampXL_Flyer.pdf

Oil_Flyer.pdf



[fareastwood 9 346]

Катало́г синтетических фильтров Amsoil. В принципе можно прикрутить к шапке форума.

EAO_EA15K_RUS.pdf

[Fjhhb 638]

он видимо имел сказать про 3й клапан .

как в OC 194  http://cr-v.su/forums/index.php?s=b38aeb5e1ed726d0717f3d34a3570ded&showtopic=6152&st=0&p=125232

Грибы круче алкоголя... Надо попробовать.



Ясно с клапанами.

Во Фраме нет такого чуда. Там 2 клапана противодренажный с редукционным.



Оффтоп

Очень ещё бесит, когда чел пишет как бы вопрос, а кому непонятно.

Кнопку впадлу ткнуть, что ли?

[prv21 4 535]

Есть.

Клик.

Потом кликаешь кнопку "Applications where used" и в ниспадающем списке бинго.

Да, я это тоже находил, но там мотор на микру наал 90-х..Хотя мож они и не отличаются особо, хз..

[konung 6 795]

Противодренажный клапан всегда один. Второй редукционный, если хотите.

Давайте расставим точки над И, чтобы больше к этому не возвращаться.



Нет, не всегда.

Противодренажный, он же "возвратный", - бывает 2-х видов.

Один - препятствует сливу масла из внешнего объёма фильтра, через насос в картер.

Второй - не позволяет вытекать из внутреннего объёма фильтра.

Чтобы как то отличать их друг от друга по направлениям возможной утечки, а они (утечки) диаметрально противоположны, применили термины:

антидренажный и антисифонный.



Это же обычная схема... Зачем так сложно описание написали? Я размеры тут брал. Там как раз написано, что клапана "возвратные".



Нет, не совсем обычная. Обычная - это с 2 клапанами: с антидренажным и перепускным.

И, думаю, не сложно описАл, а пояснил, ибо "возвратных" там 2 (два!), как и указано в описании, поскольку многие этого не понимают или не обращают внимание.

А то что указано про "возвратные", то это трудности перевода.

==================================================================================================

У производителей в каталогах часто очень невнятно даётся описание наличие клапанов.

Вот как пример:

"Классический" С-113: 1 перепускной, 1 антидренажный,  - http://www.js-filter.com/catalogue/filter/28764/C113J

Valves 1.0 bar/1



С-413: 1 перепускной, 2 антидренажных - http://www.js-filter.com/catalogue/filter/28815/C413J

Valves 1.0 bar/2



С-218: Нет перепускного, 1 антидренажный - http://www.js-filter.com/catalogue/filter/28781/C218J

Valves 0.0 bar/1

Изменено 2 января 2018 пользователем konung

[Pem 29]

 Внешне разница в наклейках, дате производства и цене...

Изменено 16 января 2018 пользователем Pem

[Gaffer 3 259]

производства

По качеству похож на Моторкрафт. :)

[Pem 29]

Luber-finer® Oil Filter Products:... • Provide up to 98% efficiency ** (** Based on ISO-4548-12).  Fram сроки замены и эффективность указывает для конкретного исполнения фильтра.

[Izb 1 716]

Luber-finer® Oil Filter Products:... • Provide up to 98% efficiency ** (** Based on ISO-4548-12).  Fram сроки замены и эффективность указывает для конкретного исполнения фильтра.



Если не указаны микроны, то очевидна умышленная цель пустить пыль в глаза. Используйте эту бумажку по косвенному назначению!

[Pem 29]

www.champlabs.com- там эта бумажка...

[HiluxSX 19]

Почитал тему. Как я понял, отличие синтетических фильтров от бумажных в материале, из которого изготовлена гармошка фильтрующего элемента. Таким, образом цена возрастает в разы за счёт синтетической тряпочки вставленной внутри вместо бумажной? Или не так?

[Dumus 5 582]

Почитал тему. Как я понял, отличие синтетических фильтров от бумажных в материале, из которого изготовлена гармошка фильтрующего элемента. Таким, образом цена возрастает в разы за счёт синтетической тряпочки вставленной внутри вместо бумажной? Или не так?

Грубо говоря да, но ещё (по-крайней мере у большинства) там металлическая сеточка.

Изменено 18 января 2018 пользователем Dumus

[svetoteni 837]





цена возрастает в разы

На мою машину. Цена Автодока.

Оригинал NISSAN - 458 руб.

FRAM PH6607 - 433 руб (месяц ждать, склад Америка4) - наиболее раскрученный фильтр с синтетической технологией (читать шапку)

KNECHT/MACHLE OC195 - 187 руб. - эталон качества.

MANN W671 - 194 руб. - чемпион по цена/качество

FEBI 32099 - 234 руб. - синтетическая технология (читать шапку)

Donaldson P502067 - 307 руб. - синтетическая технология (читать шапку)

K&H HP1008 - 1006 руб. - синтетическая технология (читать шапку)



Заказал Дональдсона. Супротив оригинала, похоже, ещё и выиграл))))

[Samvel 14]

вообще то синтетика  Fram это XG (FPS).



Или я что то пропустил?

[Dumus 5 582]

@Samvel, шапка читалась по диагонали)

[Fjhhb 638]





FRAM PH6607 - 433 руб (месяц ждать, склад Америка4)

Я бы выбрал подождать. Да и цена на 50% меньше моего. Тоже из Америки.

[Вадим_69 8 127]

В общем, начинаю эксперимент :)

Ползимы откатал на 0W-20 Idemitsu Zepro с Purflux LS350

Завтра заливаю Zepro с этим:





Анализы будут обоих отработок...

Изменено 18 января 2018 пользователем Вадим_69
