ИК спектроскопия Фурье - FTIR Fourier transform infrared spectroscopy.

[torcon 64 424]

ИК спектроскопия Фурье - FTIR Fourier transform infrared spectroscopy.



ИК спектры разных базовых масел, эстеров, моторных масел итд:

ИК Спектры Фурье - ГРАФИКИ



Как читать FTIR (IR) ИК спектр моторного масла:

https://www.oil-club.ru/forum/topic/3489-ik-spektroskopiya-fure-ftir-fourier-transform-infrared-spectroscopy/?do=findComment&comment=1311151



Презентация на английском, принцип работы ИК спектроскопии + несколько полезных графиков:

FTIR Spectroscopy Oil Analysys Parker.pdf



Онлайн калькулятор, с помощью которого можно "переворачивать" ИК-спектры.

https://www.epolin.com/converting-absorbance-transmittance



Таблица характеристических частот в инфракрасной спектроскопии:

https://ru.wikipedia.org/wiki/Таблица_характеристических_частот_в_инфракрасной_спектроскопии

[Bonker 2 327]

В знак признательности определённой части форумчан, которые поддерживают меня и мой проект, а также для копилки знаний oil-club, размещаю ИК-спектры базовых масел

Ну что, готовы к удивлению?



• SN-150 (1 группа) - пик на волне 722 - 0,95



• Одним из минусов PAO считается плохая растворимость присадок. Вопрос. Можно ли теперь считать это недостатком, если все пакеты присадок размешиваются в минералке SN-150, например, пакет присадок INFINEUM P6660, которые уже в свою очередь прекрасно смешивается с PAO? Считаю, что этой проблемы больше нет, т.к. рецептура товарного масла - это сбалансированность и дополняемость разных базовых масел. Надеюсь, что совместно мы сможем определить, что на данном ИК-спектре обозначают остальные пики.
• INFINEUM P6660 - пик на волне 723 - 0,95

• Если в УРЦ не напутали образцы, то у 2 группы (GROUP II+)  пик определяется на волне 722 - 0,84. Странно как-то, ниже чем у SN-150. А ведь на этой группе огромное количество производителей, особенно американских, производит моторные масла. Может из-за микса II и III групп в полусинтетических маслах получается пик на уровне 0,98

• VHVI (3 группа) - пик на волне 722 - 1,01. Как видим, пик 1,01 - это не масло с добавлением PAO, а чистая III группа

• PAO4 (4 группа) - пик на волне 721 - 1,37. Тут все давно понятно

• POE (ESTER, 5 группа) - пик на волне 1740 - 3,49, также видим, что при использовании POE будет влияние и на волну 722 иных базовых масел, пик на 724 - 1,38



Считаю, что получились интересные данные, которые помогут более четко интерпретировать состав масел. А с учетом того, что я четко заявляю % содержание PAO, VHVI и POE, то мои ИК-спектры можно брать как ориентир



Огромная благородность лаборатории УРЦ Тэ и Д, которые провели анализы бесплатно

[Нептун 179]

Да я его и имел в виду.

Щас еще раз присмотрелся точно VSI на 1750 не имеет выступа.

Но у дексосов выступ 1750 выше горбика 1700, у L/M LL и Аddinol 0537 наоборот левый бугор много ниже правого, можно предположить эфир попал с пакетом присадок, все в пределах 1%, возможно как антиокислитель.



В общем в обоих слуачаях говорить об эстерах, на фоне Равенол HCL и Аддинол 038, как то даже не прилично.

[Javen 308]

Есть информация для разбирающихся в спектрах (я даже не пытался )

По последним данным разведки в Петро-канаде, как в представителе масел американской школы, бор в составе присадок содержится в виде borate esters, с присущей эстерам свойствами.

Может это что то для вас прояснит..

Изменено 6 июня 2012 пользователем Javen

[Нептун 179]

Опиши разницу.

[Нептун 179]

А как же иначе, и не только.

Возможная разница в концентрации и как вариант в загустителе, но не факт.

Покажи на основе анализов разницу в компонентах присадок, на основе спектрограммы разницу в базах.

[Нептун 179]

А что тебе покажет.

Содержание продуктов износа?

Или у тебя есть свежая методика, кстати пакет также показывает спектрограмма на определенном участке. В частности Ravenol HCL и Addinol 038 пакеты из одной оперы и наверняка одного производителя

Лично я их уже смешаю не задумываясь (при необходимости).

[Нептун 179]

И что с того?

Если там будет присутствовать Мотул, то будет традиционно в аутсайдерах, не зависимо от допуска, сможешь объяснить?

[Нептун 179]

Чего вдруг не факт, если многократно проверенный факт, последний раз клубень IZB поставил жирную точку. :p

[kam69 1 222]

http://www.oil-club.ru/forum/topic/3483-mobil-motul-valvoline-na-odnoi-mashine/

[Нептун 179]

На удивлние одинаковые спектры Petro-canada Duron Synthetic 0W30 и ELF EXCELLIUM 0W-30!!! (ИМХО)

[torcon 64 424]

да где же одинаковые ты где то обманулся - Duron 0W30 на пике 700-800 имеет высоту 0.8 а Elf Excellium 1.1

Ты в фотошопе то поверни график дюрона, да еще в ручную поверни он косо отсканирован. Когда проведешь прямую получишь 0.8.



Duron мутнеет - Elf прозрачный кто то уже говорил про него недавно...



Это Ravenol VSi чуть повыше дюрона но и то у него не 1.1

[Нептун 179]

да где же одинаковые ты где то обманулся - Duron 0W30 на пике 700-800 имеет высоту 0.8 а Elf Excellium 1.1

Ты в фотошопе то поверни график дюрона, да еще в ручную поверни он косо отсканирован. Когда проведешь прямую получишь 0.8.



Duron мутнеет - Elf прозрачный кто то уже говорил про него недавно...



Это Ravenol VSi чуть повыше дюрона но и то у него не 1.1

VSI рассматривал раньше, сейчас пока нет возможностей детально расмотреть Duron 0W30.

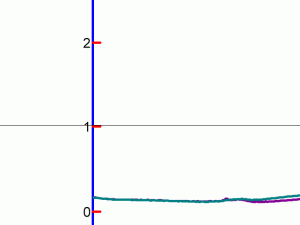

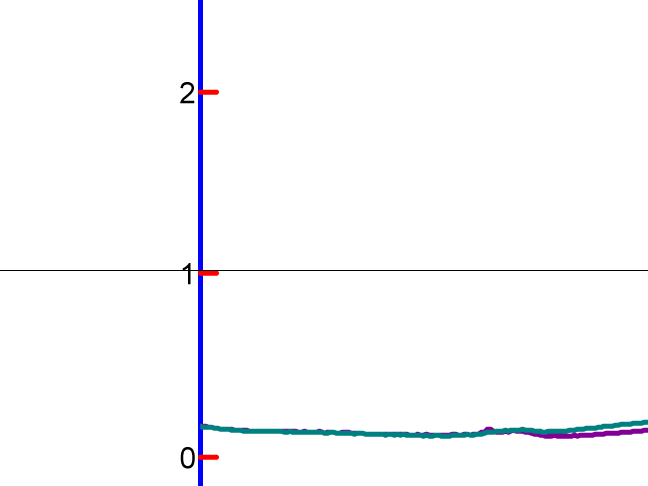

Вот что получилось:

То получилось при детальном рассмотрении.

Равенол VSI - 0,865 и полностью закрывает график SSO, предположительно столько же.

Лелик ТТ4200 - 0.715.

Если говоришь Elf Excellium пик 1.1, то наверно оно так и есть, однако у нас был лидер заморозки Addinol 038 0W30 и он же тогда был лидер по пику 700-800, у него было точно 1.06.

Посмотрел All Motor Oil.pdf в фотошопе.

Получилось:

Аддинол 038 - 1.06

Равенол HCL - 0,84

Аддинол 0537 - 082

Ликви спец LL - 072

Получется Эльф на пике 700-800 на сегодняшний день лидер, тогда снова все карты сбиты, ведь он среди нулевок по текучести и пурпу аутсайдер. :wacko:

Изменено 9 августа 2012 пользователем Нептун

[torcon 64 424]

Нет Elf не 1.1 он меньше чуть... Я поторопился.





Честная единица...

[Alehandro 2 682]

Нет Elf не 1.1



Честная единица...



сколько тогда у hc с самым минимальным содержанием ПАО или вообще без ПАО ?



здесь видел только максимум по ПАО - 1.2

[torcon 64 424]

0.7 по моему встречали HC.

[Alehandro 2 682]

я так понимаю, зависимость более-менее линейная ? т.е. чем выше от 0.7, тем больше ПАО в масле и так до 1.2 (взял из сравнения ПАО и HC у нас здесь) Тогда показания в 1 должны давать около 50% ПАО.
