BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:



Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации: instrukcija_BL1204.pdf



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[Aleksszlat 7 865]

4 часа назад, prv21 сказал:

На холоде батарея стояла? Какие то странные показатели...

Не, в квартире уже месяца полтора.

PS что было, то и пишу.

[Aleksszlat 7 865]

01.05.2024 в 21:01, UrAnMoR сказал:

нынче впервые на 8-ом году без проблемного использования взбрыкнула моя БЛка, отказавшись заряжать батарею, выдав при этом красный индикатор...

после того как эта батарея была подзаряжена 8-амперным фоксюром БЛка согласилась на дозаряд этой батареи на 4-ой проге...   видимо это возрастное...

Я вчера писал официалам, сегодня ответили, оперативно, аж приятно :

... "...Всё лечится. Ремонт у нас обычно бесплатный. Вам будет стоить доставка туда и обратно (600-700 руб).
Плату в сборе можно. Если без проводов, крокодилов и корпуса отдадим за 3000 (плюс доставка почтой 350). ...".

Так что можешь обратиться.

[Aleksszlat 7 865]

06.05.2024 в 22:13, Aleksszlat сказал:

Я вчера писал официалам, сегодня ответили, оперативно, аж приятно :

... "...Всё лечится. Ремонт у нас обычно бесплатный. Вам будет стоить доставка туда и обратно (600-700 руб).
Плату в сборе можно. Если без проводов, крокодилов и корпуса отдадим за 3000 (плюс доставка почтой 350). ...".

Так что можешь обратиться.

Я в приятном шоке.

Позавчера вечером оплатил плату в сборе. Сегодня мне уже отправили трек, посылка вышла из Питера...

Мужикам большой респект !!!

[Aleksszlat 7 865]

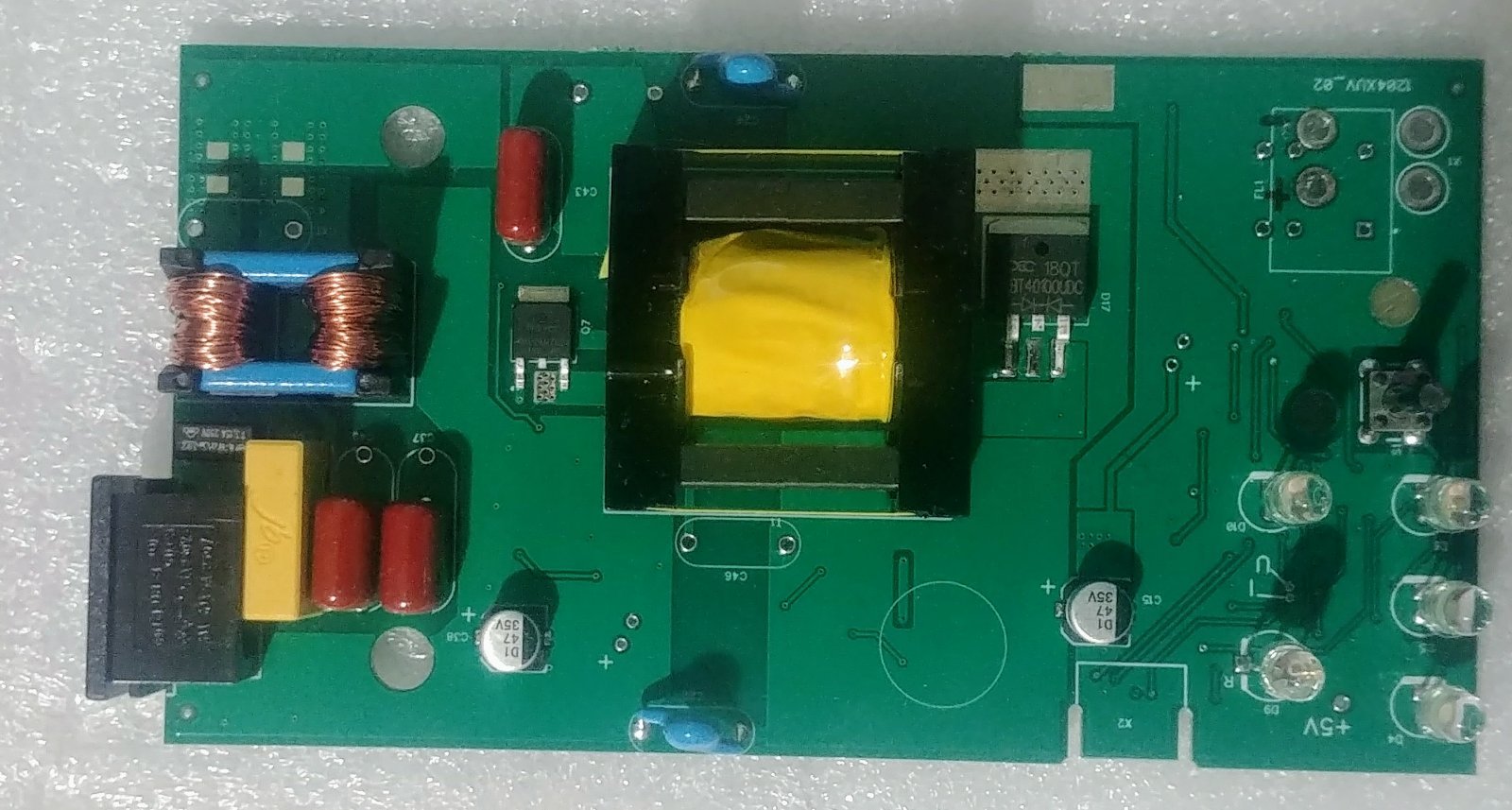

В пятницу получил свою плату !

Схемотехника вторички изменена. И как мне сразу написали-кулер не нужен.

Теперь буду смотреть/сравнивать разводки плат, что б "приколхозить" показометр.

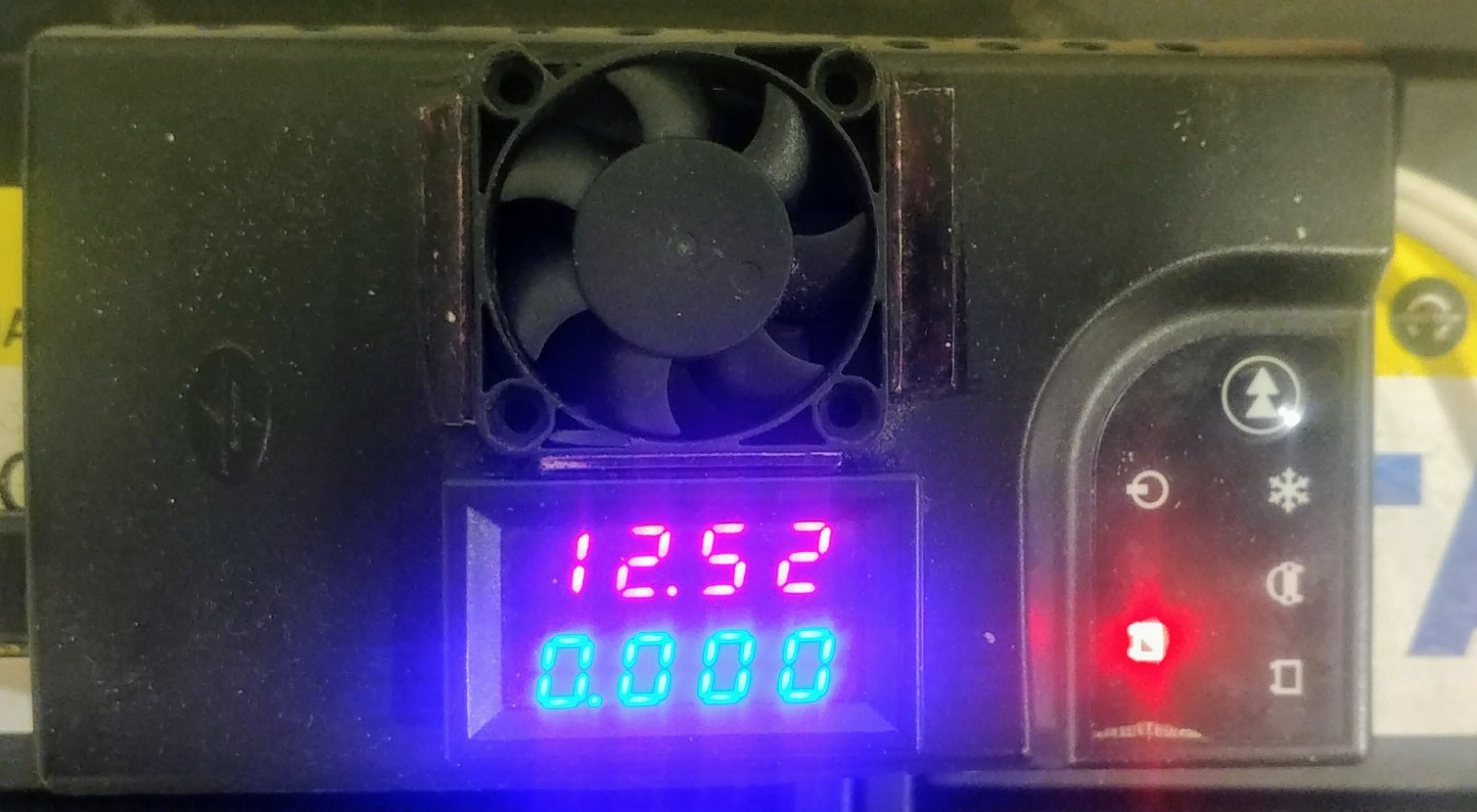

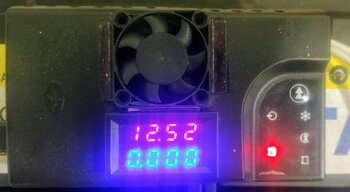

PS фото новой платы и моего, ещё не разобранного зарядника.



[SLASH_518 90]

Ну уж за одно и отпишитесь потом о впечатлениях, изменениях в работе.

[Aleksszlat 7 865]

1 час назад, SLASH_518 сказал:

Ну уж за одно и отпишитесь потом о впечатлениях, изменениях в работе.

[Yurij 298]

06.05.2024 в 20:13, Aleksszlat сказал:

Я вчера писал официалам, сегодня ответили, оперативно, аж приятно :

... "...Всё лечится. Ремонт у нас обычно бесплатный. Вам будет стоить доставка туда и обратно (600-700 руб).

Тоже в ремонт отправлял. Сделали всё быстро. Говорят что прошивку тоже обновили.

[Aleksszlat 7 865]

9 минут назад, Yurij сказал:

Тоже в ремонт отправлял. Сделали всё быстро. Говорят что прошивку тоже обновили.

Т.е. мозги слетели, не ?

А мож их как то без перепрошивки можно взбодрить ???

PS и да, ты "показометр" в него не ставил ???

Изменено В среду в 07:26 пользователем Aleksszlat

[Yurij 298]

12 часов назад, Aleksszlat сказал:

Т.е. мозги слетели, не ?

А мож их как то без перепрошивки можно взбодрить ???

PS и да, ты "показометр" в него не ставил ???





10.12.2023 в 10:29, Yurij сказал:

Покупал несколько лет назад. Сейчас при постановке на зарядку происходит тестирование прибора, все индикации переключаются и светятся, по индикатор зарядки  так и незагорелся спустя полчаса работы. Это значит прибор не работает? Тестером проверял, на неподключенном к аккумулятору прибору, напряжение - 0, при подключении сперва 11.4 в. После ночи отстоя аккумулятора при подключении прибора 12,2. Варианта 2 Акум сдох или прибор.

Пытался разобрать - два винта открутил, а открыть так и не смог, что то держит в районе вывода проводов 12в. Побоялся сильнее дёрнуть чтоб не расколоть.



так и не понял что было.

Из переписки: На стенде всё работает. Погоняем, посмотрим.

Извините, немного задержали. Стенд был занят.
Изделие готово к отправке,  установили последнюю версию программы. Все проверки проходит. АКБ заряжает. Работает стабильно.

ЗЫ. Был у меня вариант проблемы - ребенок играл, мог замкнуть, но про выгоревшие микросхемы ни слова.

Изменено В среду в 19:36 пользователем Yurij

[dantist 290]

АКБ Аком 60А efb 2021г.в
При зарядке BL1204  на первой программе 14.4В слышно газовыделение.
Что с этим делать или это он уже зарядился?
Стоит АКБ на машине в гараже от машины не отключён.

Ранее АКБ прогнал на 1, 2, 4 программах.
На ночь сеть в боксе выключается.
На утро ЗУ  BL1204  опять включает первую программу.
В таком режиме стоит уже больше недели.

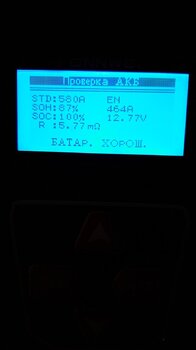

Подкинул Konnwei 208 сопротивление показал 5,77 МОм , батарейка хорошая, напряжение после включения фар около 10-12 секунд, напряжение 12.8 ~12.6в
Периодически прихожу и смотрю.

Изменено В среду в 19:46 пользователем dantist

[wrighty 509]

51 минуту назад, dantist сказал:

АКБ Аком 60А efb 2021г.в



51 минуту назад, dantist сказал:

сопротивление показал 5,77 МОм

Что-то он уже подуставший. Вот 22 года, правда 65-й и обслуженный 57-м Вымпелом

[Aleksszlat 7 865]

10 часов назад, dantist сказал:

АКБ Аком 60А efb 2021г.в
При зарядке BL1204  на первой программе 14.4В слышно газовыделение.
Что с этим делать или это он уже зарядился?
Стоит АКБ на машине в гараже от машины не отключён.

Ранее АКБ прогнал на 1, 2, 4 программах.
На ночь сеть в боксе выключается.
На утро ЗУ  BL1204  опять включает первую программу.
В таком режиме стоит уже больше недели.

Подкинул Konnwei 208 сопротивление показал 5,77 МОм , батарейка хорошая, напряжение после включения фар около 10-12 секунд, напряжение 12.8 ~12.6в
Периодически прихожу и смотрю.



Я правильно читаю то, что написано ???

PS ладно 2-я, но на@я 4-я, блохеров наслушался.... ?

[dantist 290]

 И не только, тут тоже пишут, что EFB надо заряжать 16в.

С газовыделение что делать? отключать, пусть стоит,  снимать и добавлять воды и заряжать ?

Изменено В четверг в 11:46 пользователем dantist

[prv21 4 629]

13 минут назад, dantist сказал:

С газовыделение что делать?

Ставить рядом с вентиляцией (в туалете как вариант), у меня просто прокинута трубка прозрачная прямо в вентиляцию, я ее в отверстие в акб втыкаю.

15 минут назад, dantist сказал:

что EFB надо заряжать 16в

для выведения плотности после разряда 16,5 надо.

[Aleksszlat 7 865]

23.05.2024 в 16:59, prv21 сказал:

Ставить рядом с вентиляцией (в туалете как вариант), у меня просто прокинута трубка прозрачная прямо в вентиляцию, я ее в отверстие в акб втыкаю.

для выведения плотности после разряда 16,5 надо.

PS "стесняюсь спросить", где прописано, каким разработчиком, или каким то блохером, или сам сочинил?....
