BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:



Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации: instrukcija_BL1204.pdf



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[kam69 1 294]

15 часов назад, Aleksszlat сказал:

КУ?

угу

[Maximan 111]

11 часов назад, Tigtig сказал:

Не перегревается ли излишне корпус зу новой модификации?

не должен, разница в пиковом токе - не большая, а сколько будет брать аккум в реале - вообще открытый вопрос. Не закрывай до конца капот, БЛ - ку ставь на ребро, у неё греются в основном верх и низ, (или дно, как кому удобнее.)

[Aleksszlat 8 683]

8 часов назад, kam69 сказал:

угу

Вот и выяснилось про вашу науку ...

[kam69 1 294]

3 часа назад, Aleksszlat сказал:

Вот и выяснилось про вашу науку ...

смех без причины - признак всем известный))

[kam69 1 294]

6 часов назад, Maximan сказал:

не должен, разница в пиковом токе - не большая, а сколько будет брать аккум в реале - вообще открытый вопрос. Не закрывай до конца капот, БЛ - ку ставь на ребро, у неё греются в основном верх и низ, (или дно, как кому удобнее.)

Чел. просто выбирает ЗУ и, исходя из уже заданных вопросов, тема зарядки АКБ освоена слабовато, но поскольку желание освоения темы имеется, то значится нужно помогать))

[Dimcho 1 100]

Сорри, выпал из онлайн на пару недель.

Я пробовал на работе заряжать 1206 подсевшие АКБ и скажу что мне показалось что греется оно меньше чем 1204. Мож диоды туда побольше поставили или х.з. Заряжает однозначно быстрее. Пробовал заряжать 60Ач и 75Ач. Пока пару штук только.

[Aleksszlat 8 683]

13 часов назад, Dimcho сказал:

Сорри, выпал из онлайн на пару недель.

Я пробовал на работе заряжать 1206 подсевшие АКБ и скажу что мне показалось что греется оно меньше чем 1204. Мож диоды туда побольше поставили или х.з. Заряжает однозначно быстрее. Пробовал заряжать 60Ач и 75Ач. Пока пару штук только.

Греется от транзистора на радиаторе, а греющиеся кремниевые диоды уже давно не применяются, вчерашний век ...

[krufel 1 777]

))) а как же выходные сдвоенные диоды Шоттки? Тоже каменный век?)

[Aleksszlat 8 683]

24 минуты назад, krufel сказал:

))) а как же выходные сдвоенные диоды Шоттки? Тоже каменный век?)

Опаньки, а разве они греются....

R.S. одним из главных преимуществ диода Шоттки является то, что его прямое падение напряжения намного меньше, чем у простого диода. Следовательно, он будет меньше рассеивать тепло, или простым языком, меньше нагреваться.

[krufel 1 777]

В вымпеле они стоят на отдельном немаленьком радиаторе. Не знаю как в бл-ке, но думаю также.

[Aleksszlat 8 683]

1 час назад, krufel сказал:

В вымпеле они стоят на отдельном немаленьком радиаторе. Не знаю как в бл-ке, но думаю также.

А есть ли смысл ....

Например возьмем диод 1N4007. Его прямое падение напряжения составляет 0,83 Вольт, что типично для простого полупроводникового диода. Например через него проходит сила тока, равная 0,5 А. Рассеиваемая мощность  P=0,83 x 0,5 = 0,415 Вт.

То же самое с диодом Шоттки 1N5817. Его прямое падение напряжения составит 0,35 В. При прохождении тока через диод Шоттки в 0,5 А, мы получим рассеиваемую мощность P=0,5 x 0,35 = 0,175 Вт.

Т.е. рассеиваемая мощность в 2,4 раза меньше.

Изменено 12 марта 2022 пользователем Aleksszlat

[krufel 1 777]

А почему 0,5А? В бл 4-6А.

Кто знает, есть ли там радиатор на Шоттки?

[Aleksszlat 8 683]

12 часов назад, krufel сказал:

А почему 0,5А? В бл 4-6А.

Кто знает, есть ли там радиатор на Шоттки?

0,5А это условно.

Можно посчитать на 10А например(если этот ток для данного диода допустим), но падение U (прямое падение напряжения) будет то же самое.

На диоде Шоттки  - 1,75 Вт. (Это как на 2-х ватном сопротивлении).

На простом диоде - 4,15 Вт. (а здесь уже чуть больше чем на 5-и ватном сопротивлении).

По осц. ток в импульсе доходит до 15А.

Разница для компоновки на печатных платах и тепловая нагрузка огромна.

Опа. Спасибо. Один ум хорошо, а 2-а лучше.

Ты сподвиг меня посмотреть на схему внимательней, и я увидел кое что интересное.

1. да, диод стоит с радиатором, но что интересно, там сдвоенный диод с общим анодом, типа как на фото.

2. на плате предусмотрена параллельная установка 2-х таких диодов/сборок, а т.к. стоит только один - изготовитель сэкономил, вот похоже из за этого и нагрев больше.

3. если поставить туда "нужный диод/сборку, греться будет, греться гораздо меньше и мои доработки могли бы не понадобиться(дырки, куллер)

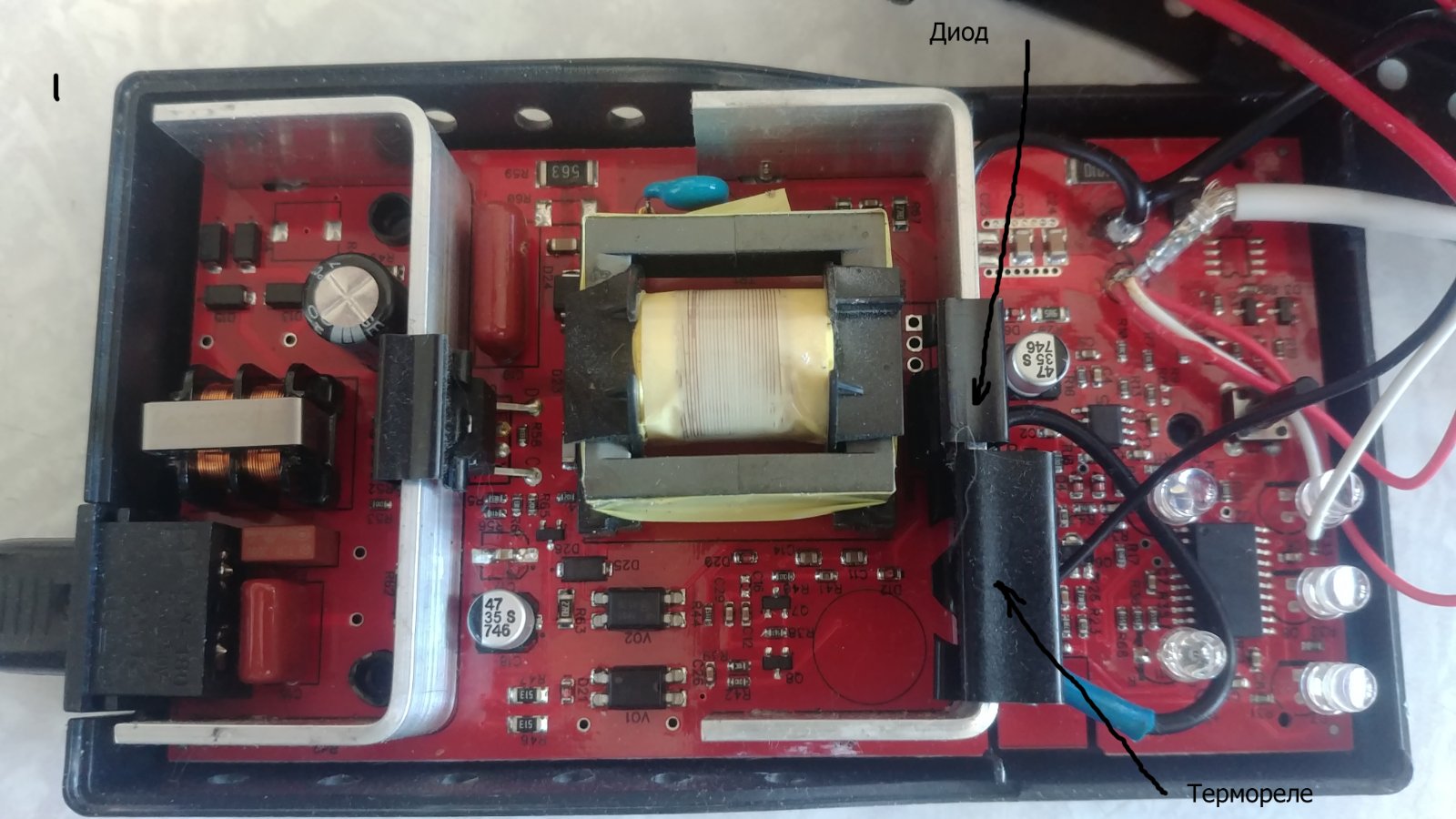

На фото VD7 стоит, VD8 пусто. У меня наоборот стоит в VD8, ниже на защёлку я посадил на радиатр термореле.

Так что буду смотреть ято за сборка там стоит и буду ставить вторую.



Изменено 13 марта 2022 пользователем Aleksszlat

[dantist 314]

Aleksszlat

Я уже давно туда установил второй диод и варистор, но от установки кулера не отказался.

Кулер включается термоконтактом  на 60С

Там довольно таки ощутимо греется ещё и высоковольтная часть.



Изменено 13 марта 2022 пользователем dantist

[Aleksszlat 8 683]

59 минут назад, dantist сказал:

Aleksszlat

Я уже давно туда установил второй диод и варистор, но от установки кулера не отказался.

Кулер включается термоконтактом  на 60С

Там довольно таки ощутимо греется ещё и высоковольтная часть.



Я экспериментировал с разными термореле, в результате остановился на 50 С.

Куллер включается на I=3,5А минуты через 2-е, выключается при падении до 2,7А.
