Зарядное устройство Бережок V и V1

[Десульфатор 377]

V и V1 - новое поколение ЗУ Бережок, со следующими отличиями.



• Вместо выбора из ограниченного числа программ можно установить любое напряжение завершения заряда. Настройка энергонезависимая, в виде положения ручки регулятора.
• Имеются ручной CC/CV/БП режим, регуляторы и индикаторы напряжения и тока.
• Автомат теперь умеет работать с 12В и 6В батареями, а также заряжать и восстанавливать с нуля вольт.
• Предельно простая индикация автоматического заряда: заряд дозаряд готово. Сам дозаряд многоэтапный, за его ходом можно наблюдать по встроенным амперметру и вольтметру.
• Ток в автоматическом режиме до 15А, в ручном до 20А.
• Изготовляются на базе отечественных ЗУ Вымпел 30, 32 и 57 производства ООО "НПП "Орион СПБ"".



[Alister76 135]

1 час назад, Projector сказал:

если на них подавать выше 15В

Вторая программа, это 14.8в

Изменено 23 мая 2020 пользователем Alister76

[Projector 7 197]

39 минут назад, VEKTOR сказал:

Projector Если +20-25 то первый режим .Если ниже второй .

Пошел заряд

Изменено 23 мая 2020 пользователем Projector

[Projector 7 197]

23 минуты назад, Alister76 сказал:

Вторая программ, это 14.8в

Включил первую программу

Изменено 23 мая 2020 пользователем Projector

[UrAnMoR 1 734]

Projector вам бы разрядить акум до 12.2...12.3В прежде чем переключаться с программы на программу или повторять одну и ту же программу ...

кстати, по времени разряда можно хотя ба на глазок определить остаточную ёмкость этой 8-ми летки...



Изменено 23 мая 2020 пользователем UrAnMoR

[Projector 7 197]

UrAnMoR Да он у меня на сигналке в доме теперь стоит , я чисто для себя прогоню Белкой на 1 и 2 программе , а потом как придет Бережек V1 прогоню им при безопасном напряжении для гелевых в 14.9В , замерять реальную емкость разрядом по госту не буду , чисто по тестеру посмотрю

Изменено 23 мая 2020 пользователем Projector

[UrAnMoR 1 734]

Projector , перебор програм без промежуточного разряда практического смысла не имеет...так пустое времяпровождение ....



Изменено 23 мая 2020 пользователем UrAnMoR

[Projector 7 197]

46 минут назад, UrAnMoR сказал:

Projector , перебор програм без промежуточного разряда практического смысла не имеет...так пустое времяпровождение ....



На удивление в этот раз BL1204 все еще мусолит первую программу , зелёный диод пока не заморгал , как заморгает вырублю на ночь , с утра замер и вторая программа , видимо АКБ немного ожил после нескольких отключений электричества и затем постоянный заряд от БП сигналки , либо банально недозаряд АКБ от этого самого БП

Белка заморгала зелёным , оставил на ночь в режиме хранения , на тестере 13.64В

Изменено 23 мая 2020 пользователем Projector

[Aviator 75]

10 часов назад, Projector сказал:

Есть 7-ми годовалый Exid 50a.ч гелевый с круглыми банками

Это у вас AGM технология в спиральной конфигурации, на гелевых так и пишут GEL.

Изменено 24 мая 2020 пользователем Aviator

[Projector 7 197]

9 часов назад, Aviator сказал:

Это у вас AGM технология в спиральной конфигурации, на гелевых так и пишут GEL.

Да это спиральный AGM , возможно я не правильно выразился , замеры на тестере делаю именно AGM - спираль  , EN

В 7-30 выключил режим сохранения , в 9-30 сделал тест



Включил вторую программу на BL1204

Не знаю когда Белка заморгала зелёным диодом , я увидел 11-45 как с улицы защел , тест без отстоя после заряда по второй программе





АКБ немного отстоялся , в 14-15 сделал повторно тест



Изменено 24 мая 2020 пользователем Projector

[Projector 7 197]

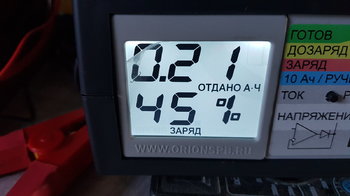

Подключил зарядку Бережок V1 к АКБ



[Aleksszlat 7 742]

12.06.2020 в 16:51, Projector сказал:

Подключил зарядку Бережок V1 к АКБ

"Фокус" не удался ?

[Projector 7 197]

1 час назад, Aleksszlat сказал:

"Фокус" не удался ?

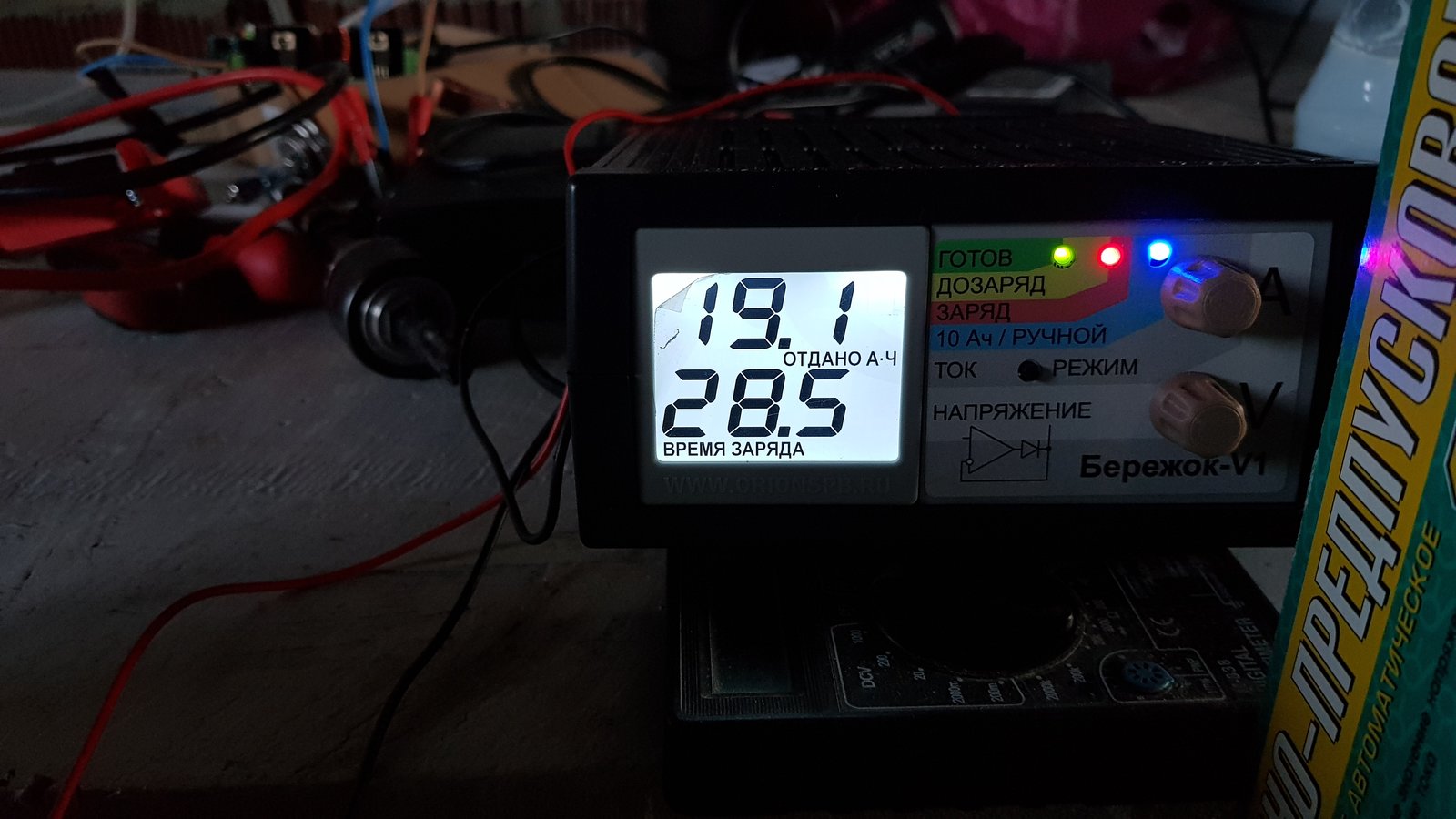

Вторые сутки заряд идёт,  я в шоке , в начале оценивал заряд в районе 35% , пока я начал фоткать уже 45% показывал , сейчас 60- 65% заряда показывает,  думаю пару суток будет мусолить АКБ , вечером еще пару фоток сделаю , замер тестером только завтра  , BL1204 уже бы раз 10 отключилась за это время

Изменено 13 июня 2020 пользователем Projector

[Aleksszlat 7 742]

1 час назад, Projector сказал:

Вторые сутки заряд идёт,  я в шоке , в начале оценивал заряд в районе 35% , пока я начал фоткать уже 45% показывал , сейчас 60- 65% заряда показывает,  думаю пару суток будет мусолить АКБ , вечером еще пару фоток сделаю , замер тестером только завтра  , BL1204 уже бы раз 10 отключилась за это время

45% ... 65% в зависимости от U ?

И какое на данный момент зарядное U ?

[Projector 7 197]

39 минут назад, Aleksszlat сказал:

45% ... 65% в зависимости от U ?

И какое на данный момент зарядное U ?

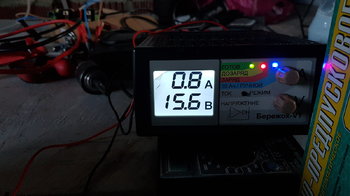

По-разному,  в зависимости от алгоритма З/У , кратковременно до 16.3В с током 1.6-1.7а , либо  15.2В и ток кратковременно до 4а , с сильно не присматривался но как то так,  импульсными побегами с перерывами , АКБ не горячий и даже не тёплый , китайский пирометр показывает 25.8С  ,  сегодня с утра и до вечера весь день показывает 65% заряд , дальше не хочет походу заряжаться АКБ





Изменено 13 июня 2020 пользователем Projector

[krufel 1 306]

Так ей 10 лет в обед, что там восстанавливать то? Вы ее на емкость первоначальную тестили?

% заряда в Вымпелах очень условный. Если вы выставили ток в 6А, то его падение до 0,6А покажет 90-95%. Паяка не менял алгоритма его подсчета.

Переключите в штатный режим Вымпела при выставленных 1,2А и 16,3В, до скольки упадет напряжение?



Дата на крышке - это ввод в эксплуатацию производителем авто. А вартовский код какой на крышке в другом углу?



И сколько раз мигает синий светодиод в серии?

Изменено 13 июня 2020 пользователем krufel
