Зарядные Устройства Сороки (ЗУС)

[Zamok 651]

ЗУС - Зарядные Устройства Сороки.

Производитель: http://adopt-zu.soroka.org.ua/

Инструкция по эксплуатации Версия 3 (ТОР) Инструкция.doc
Инструкция по эксплуатации Версия 4 (ТОР) Инструкция Версия4.docx
а вот так выглядят пластины реального сульфатированного АКб до работы ЗУС
светлые кристаллы на пластинах - это сульфатация.

...это после первого Контрольно Тренировочного Цикла(КТЦ) ЗУС:

...это после второго Контрольно Тренировочного Цикла(КТЦ) ЗУС:

Ообенности зарядного устройства

Особенности этой модели ЗУ: "Космические технологии" применены, т.е. весь корпус (размеры: 180(длина)*95(ширина)*80(высота)мм ) изготовлен методом порезки лазером из листа 2мм полистирола. Полистирол идет с защитной пленкой, которую я не снимаю, чтобы не поцарапать корпус при сборке и транспортировке. Корпус склеивается бутилацетатом, который по сути не клей а растворитель полистирола, так что после того как "клей" улетучивается, мы получаем монолитный, без прослоек клея, корпус изделия из монолита полистирола, весьма крепко получается. Корпус состоит из двух частей: собственно корпус и передняя панель.
Печатная плата вдвигается по двум напрявляющим вырезанным лазером в теле стенок корпуса, получается очень точно и прочно. Мало того, в отличие от крепления винтами, такая посадка платы исключает перекосы и локальные напряжения, что очень хорошо при нашей транспортировке по Почте...
В этой модели ЗУ поставляется вентилятор 80х80х25мм, который прикручен винтами к верхней крышке изнутри корпуса. Сочетание серповидных лопастей вентилятора и серповидных, но обратной ориентации, прорезей в корпусе воздухозабора ЗУ позволило сильно уменьшить шум при работе ЗУ. Потоки воздуха организованы так, что проходят наружу обдувая два критических места: высоковольтную часть, радиатор ТОР250, а в низковольтной части выпрямитель, силовой элемент выходного управления, защитную сборку диодов.
Применен, и будет поставляться штатно, ЖКИ 2строки по 16 символов. На фото он.
В саму программу работы ЗУ кардинальных изменений не вносилось, проведена оптимизация. Изменения коснулись повышения надежности работы в режимах больших (10-15А) токов, оптимизации кода микропрограмм. Работа с ЖКИ на 16 символов в строке потребовала оптимизации по скорости и особенностям обмена данными, экран не "мерцает" при резких сменах режимов.


Описание зарядного устройства:



Поздравляем Вас с приобретением нового профессионального адаптивного зарядного устройства. Это устройство принадлежит серии профессиональных зарядных устройств и представляет собой новейшие технологии в области зарядных устройств. В этой модели в блоке питания применена микросхема TOP250 семейства TOPSwitch-GX [Power Integrations, Inc.] что позволило создать мощный компактный и надежный блок питания.
В работе нашего ЗУ применены самые современные, а также основательно забытые"старые знания" о процессах заряда свинцовых АКБ, сульфатации и борьбе с ней, а также прогрессивные, адаптирующиеся к особенностям каждой АКБ, алгоритмы зарядки, поддержания заряда и восстановления АКБ после неправильной эксплуатации.
По своим параметрам (адаптивная зарядка, быстрая зарядка, восстановление АКБ) наше ЗУ не имеет аналогов в мире.



Преимущества использования зарядного устройства Версия 4(ТОР):



+ Сокращение расходов на эксплуатацию аккумуляторных батарей
+ Увеличение срока службы аккумуляторной батареи в 2 - 3 раза,
+ Восстановление засульфатированных аккумуляторных батарей
+ Предотвращение преждевременного старения аккумуляторных батарей
+ Увеличение автоматизации процессов заряда аккумуляторных батарей;
+ Увеличение емкости и максимального тока отдачи аккумуляторной батареи
Возможности ЗУ:
зарядка сильно разряженных АКБ прерывистым током
«ускоренная автоматическая адаптивная зарядка» (режим "AUTO")
адаптивная зарядка с добивкой емкости до 100-105%,
автоматическая десульфатация (проводится на всех режимах)
автоматическое проведение зарядно-разрядных циклов(требуется дополнительная доработка пользователем).



[Alek-3aaa 51]

@ИС-Х,



Даже  уже ярые сторонники ЗУС начали роптать по части "сырого" изделия и полнейшего неуважения к покупателям за такие большие деньги:



http://electrotransport.ru/ussr/index.php?PHPSESSID=hshu3842hsi0oqvvuk8dd9mku0;topic=44213.msg1102397#msg1102397

[ModeratorSigma 6 956]

это вы че тут устроили, очередной оффтоп? Тупо стереть что ли последние пару страниц.

[Kass 6]

Думаю, по динамике напряжения в паузе.

Это все го лишь предположение. Нигде в инструкции это не описано. Тогда давайте с вами поразмыслим, о чем можно судить по скорости снижения напряжения в паузе? О КЗ в банке, или о степень заряда?

[ИС-Х 204]





устроили, очередной оффтоп? Тупо стереть что ли последние пару страниц.

Тупо стирай, здесь этим пикантным подробностям не место.

[Crassin 0]

Спасибо zamok - у за помощь в скидке. Получил сегодня зус, буду разбираться.

[Oil_from_usa 284]

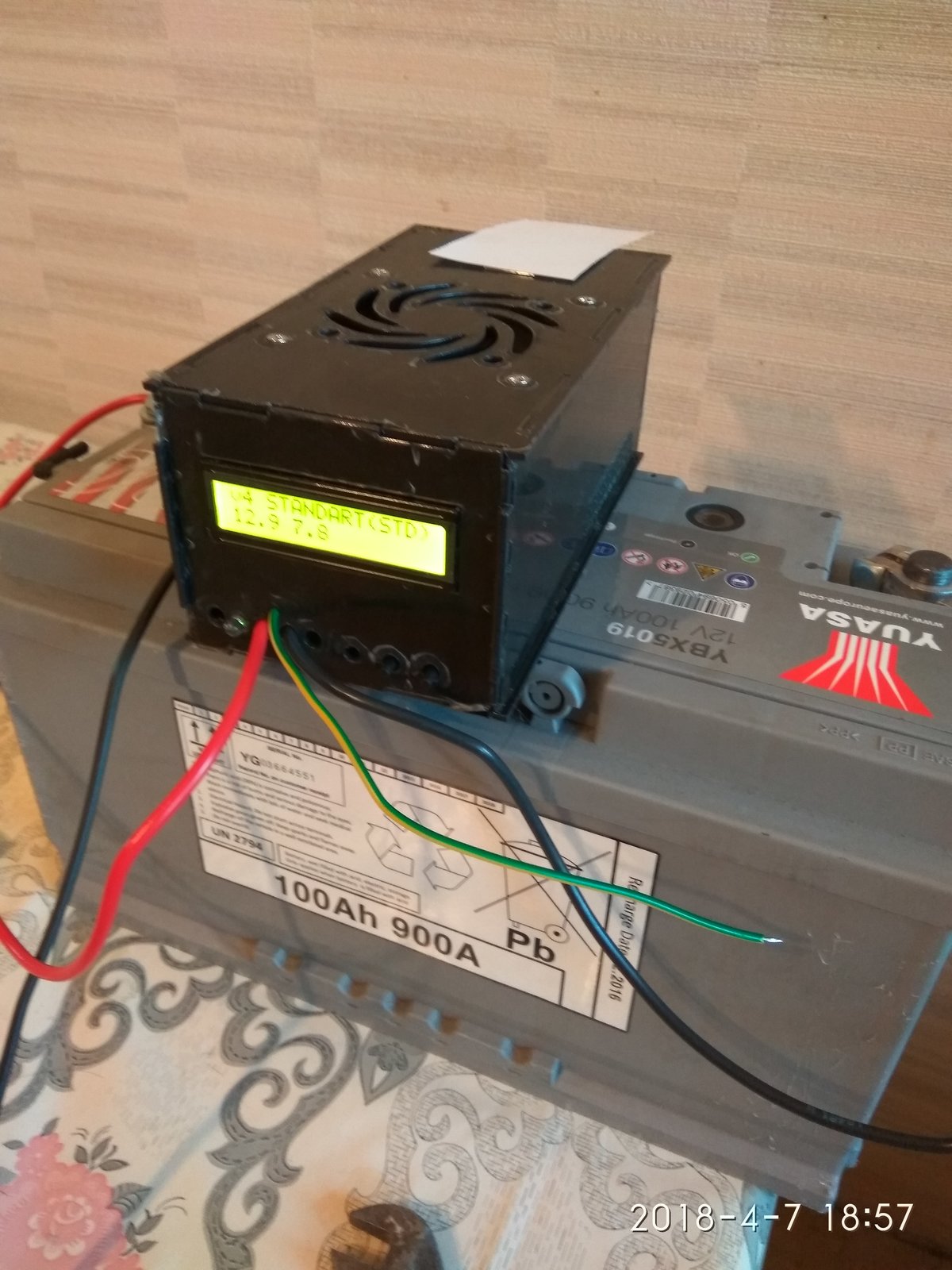

Хорошая вещь. Взяли для своего сервиса по обслуживанию акб. Уже "подняли" до паспортных значений несколько кальциевых аккумуляторов высаженных владельцами  практически до 0 В.

Сначала Вымпелом-57 (основной заряд),  потом ЗУС (добивка).

Изменено 9 апреля 2018 пользователем Oil_from_usa

[UrAnMoR 1 735]

Oil_from_usa, акумы "практически высаженные до 0" вы Вымпелом поднимаете до ожившего состояния?

Изменено 10 апреля 2018 пользователем UrAnMoR

[Discoverer 1 625]

Примитивный зарядник с диодным мостом, времен царя гороха (на селеновых шайбах), вполне справляется с этой задачей, не говоря и про современные поделки.

[Oil_from_usa 284]

Принято считать, что после полной высадки акб терят свои характеристики: емкость и пусковой ток.

Тестер показывает, что после зарядки ЗУСом, пусковой ток не просел и такой же как и на других новых акб это же марки.

Спорить не буду. У нас с десяток разных зарядок в том числе и Стек и BL. И у каждой свои достоинства и недостатки. Каждая на свой случай. Не каждая подойдет, например быстро, одновременно зарядить два 230-х высаженных до 6 Вольт.

Изменено 10 апреля 2018 пользователем Oil_from_usa

[Oil_from_usa 284]

7 часов назад, Discoverer сказал:

Примитивный зарядник с диодным мостом, времен царя гороха (на селеновых шайбах), вполне справляется с этой задачей, не говоря и про современные поделки.

Может и подойдет, только над ним сидеть надо с вольтметром, следить, чтоб не было перезаряда и электролиза ("кипения"), а ЗУС или СТЕК подключил и ушел спать.

[Discoverer 1 625]

Да за ЗУС мне не надо рассказывать, знаю.

Я про то что с нуля поднять можно чем угодно, а дальше ЗУСом или еще каким "сектантстким" зарядником и даже моргалкой

[UrAnMoR 1 735]

14 часов назад, Oil_from_usa сказал:

... У нас с десяток разных зарядок в том числе и Стек и BL. И у каждой свои достоинства и недостатки. Каждая на свой случай. Не каждая подойдет, например быстро, одновременно зарядить два 230-х высаженных до 6 Вольт.

так все таки, высаженные акумы в нуль вы поднимаете Вымпелом или зусом?

[Oil_from_usa 284]

ЗУСом только добиваем. Основной заряд другими зарядками в зависимости от емкости. Для тяжелых акб, свои мощные, трансформаторные зарядки. На небольшой емкости, Вымпел -57 мне нравиться. Можно отрегулировать max напряжение и силу тока и в процессе заряда видно каким током и напряжением заряжает и пишет процент заряда.

Изменено 11 апреля 2018 пользователем Oil_from_usa

[UrAnMoR 1 735]

2 часа назад, Oil_from_usa сказал:

ЗУСом только добиваем. Основной заряд другими зарядками в зависимости от емкости....

а поднимать сдохшие акумы зусом не пробовали?

[Discoverer 1 625]

а он на то и заточен: и оживлять (по мере возможности) и "лечить".
