BL1204 - зарядные устройства.



Обзор зарядного устройства:



Еще один обзор данного ЗУ

Большой тест обзор

BL1204 и плотность электролита



Описание:



Компактное, мощное, экономичное, простое и удобное в использовании.
Заряжает все типы свинцово - кислотных АКБ.
Широкий диапазон ёмкостей АКБ. 12В.; 1,2Ач.-85Ач.- заряд, до 120 Ач. - подзаряд и обслуживание.
Автоматическая установка величины зарядного тока.
Ускоренный заряд. (Для диапазона ёмкостей 1,2 - 15 Ач.)
Автоматический учёт изменения внутренних параметров АКБ (внутреннее сопротивление, температура, степень сульфатации и др.) и автоматическая корректировка зарядного тока в процессе заряда.
Автоматическая функция десульфатации (ДСФ). Режим "снежинка" (заряд при повышенном напряжении). Позволяет заряжать холодные АКБ, а также устранять расслоение электролита в глубоко разряженных АКБ.
Хранение заряженного АКБ в буферном режиме.
Устройство снабжено функцией безыскрового подключения и отключения АКБ , что значительно повышает взрывобезопасность при проведении работ по заряду и обслуживанию АКБ.
Предварительная оценка уровня заряда батареи (без подключения к сети).
Устройство содержит встроенный коммутатор выходных проводов, защищающий от переполюсовки при подключении АКБ, короткого замыкания и искрения (отсутствует напряжение на выходных зажимах, если не подключена АКБ).
Устройство защищено от превышения предельной температуры внутри корпуса.
Автоматический перезапуск программы заряда в случае перебоя в питании и срабатывания температурной защиты.





Руководство по эксплуатации: instrukcija_BL1204.pdf



Рекомендации производителя по режимам зарядки:

Рекомендация по устранению расслоения электролита свинцово-кислотных АКБ

Рекомендации по использованию и режимы зарядов от производителя BL-1204

Комментарии производителя BL-1204 по режимам работы и восстановлению АКБ

Графики заряда АКБ Веста-ред 60 Ач BL1204 с прошивкой на март 2019

BL-1204 буферный режим с нагрузкой

Восстановление свойств AGM акб реверсивными токами



Фото комплектации и устройства:




Графики:
Осцилограммы работы BL1204 - ИС-X
Осцилограммы работы BL1204 - vladigor

Осцилограммы работы BL1204 - Gen68



Совместная закупка зарядного устройства BL1204:

https://www.oil-club.ru/forum/topic/32566-sovmestnaya-zakupka-zaryadnogo-ustroystva-bl1204/



[Garri 81]

древний ,от дядьки по наследству достался, 14В-2А, простой.

Изменено 18 марта 2017 пользователем Garri

[UrAnMoR 1 926]

древний ,от дядьки по наследству достался, 14В-2А, простой.

И что, этот  антиквариат стартанул 3-х вольтового коматозника без допнагрузки?

[UrAnMoR 1 926]





...Покупал для постоянных подзарядок, не снимая с авто, оказалось не стОит этого делать. Закинул на полку.



частное применение - частное мнение - частное решение, а при чем тут зарядник и все остальное





Непонятно к чему вы ее написали, ведь это очевидно...

Поясняю: БЛ оказался у вас на полке не потому, что не обеспечивал буферный режим, заявленный его производителем, а потому что вы поверили на слово ИС-Х, что такой режим вреден вашему акуму.

Кстати, ИС-Х не только не исследовал последствий длительного буферного режима, выдаваемого БЛ, но да же не снял реальных параметров этого режима с конкретного БЛ.

[Garri 81]

И что, этот  антиквариат стартанул 3-х вольтового коматозника без допнагрузки?

да. 15 минут подержал.

[UrAnMoR 1 926]

да. 15 минут подержал.

А сколько времени коматозника пытали под БЛом?

[Garri 81]

А сколько времени коматозника пытали под БЛом?

20-24 ч.

[UrAnMoR 1 926]

20-24 ч.

Понял, спасибо.

У меня нет под руками мумии, потому и интеровался, а вот зарядка типа вашей, дядькиной, есть, храню в боевом состоянии, на всякий пожарный

[nord 10]

Для желающих, открыта новая тема совместного закупа.
http://www.oil-club.ru/forum/topic/28359-3-j-sovmestnyj-zakup-zaryadnogo-ustrojstva-bl1204/

Изменено 22 марта 2017 пользователем nord

[ИС-Х 205]

ИС-Х не только не исследовал последствий длительного буферного режима, выдаваемого БЛ, но да же не снял реальных параметров этого режима с конкретного БЛ.

А объясните мне, пожалуйста, каких последствий вы ждете от буферного режима, какие они могут быть, как их оценить и убедиться в нужности/ненужности. Какие у него параметры (кроме тех 13,6V) и на что они влияют? Что будет, если вместо 13,6 окажется 13,4 или 13,8 ?



Просто хочу понять логику.

[UrAnMoR 1 926]

@ИС-Х, в своей повседневной автолюбской жизни я не проводил и да же не планировал проведение буферного режима для своих стартерных батарей и потому не имею ни какой информации относительно происходящего при этом, но я слышал что такое есть

Не скрою того, что меня удивила Ваша рекомендация НЕ держать долго батарею в этом режиме да бы не навести ей вред и это сразу вызвало интерес к реальным параметрам буферного режима БЛ и его сравнение с аналогичными режимами других зарядников, НО, как говорится, пока не суждено.

Кстати, а почему Вы затронули напряжение буферного режима, когда его вред ранее относили на счёт величины тока?

Изменено 22 марта 2017 пользователем UrAnMoR

[ИС-Х 205]

А без разницы сколько там в буферном, 13,4 или 13,8, в любом случае в итоге мнимый заряд.

[UrAnMoR 1 926]

@ИС-Х, меня интересовало не напряжение, которое я могу и сам измерить, а ток, по величине, которую я смог измерить клещами очень приблизительно и по структуре, увидеть которую я не могу ни при каких обстоятельствах.

Очень надеялся, что Вы снимите и покажите лог, но это вам оказалось не интересным; сожалею, что и другой умелец снимать логи то же не проявил к ним интереса..

Изменено 23 марта 2017 пользователем UrAnMoR

[OlegArh 1 528]

Предыстория:http://www.oil-club.ru/forum/topic/21838-bl1204-zaryadnye-ustrojstva/?p=867521, продолжаю "добивку" на 4 режиме, времени мало потому процесс затянулся, включаю зарядку на 2-3 цикла в сумме часов на 5 пару раз в неделю. Цикл продолжается 1-1.5 часа. после чего ЗУ переходит в буферный режим. На сегодня нрц после паузы в пару дней 12.8, плотности 1.26, 1.28,1.28,1.28,1.28,1.26, в четыре внутренние банки долил дист.воды до уровня.

[ИС-Х 205]

меня интересовало не напряжение, которое я могу и сам измерить, а ток, по величине, которую я смог измерить клещами очень приблизительно

Ток очень сложной формы, промодулирован и пульсирующий и точное его значение на осцилле не увидеть, видно только прыгающее амплитудное значение. Для токов сложной формы нужны специальные приборы. Разные мультиметры покажут близкие значения только на чистом синусе, но это далеко не наш случай.



Вам какое значение тока нужно - амплитудное, среднее или среднеквадратичное (RMS) ? :)

А какое из них конкретно влияет на АКБ - это еще тот вопрос :)





покажите лог

что такое лог в вашем понимании?

[UrAnMoR 1 926]

...Вам какое значение тока нужно - амплитудное, среднее или среднеквадратичное (RMS) ?...



Как и любому дилетанту - амплитудное и среднее.



...А какое из них конкретно влияет на АКБ - это еще тот вопрос...



Хотелось бы услышать Ваше мнение



...что такое лог в вашем понимании?

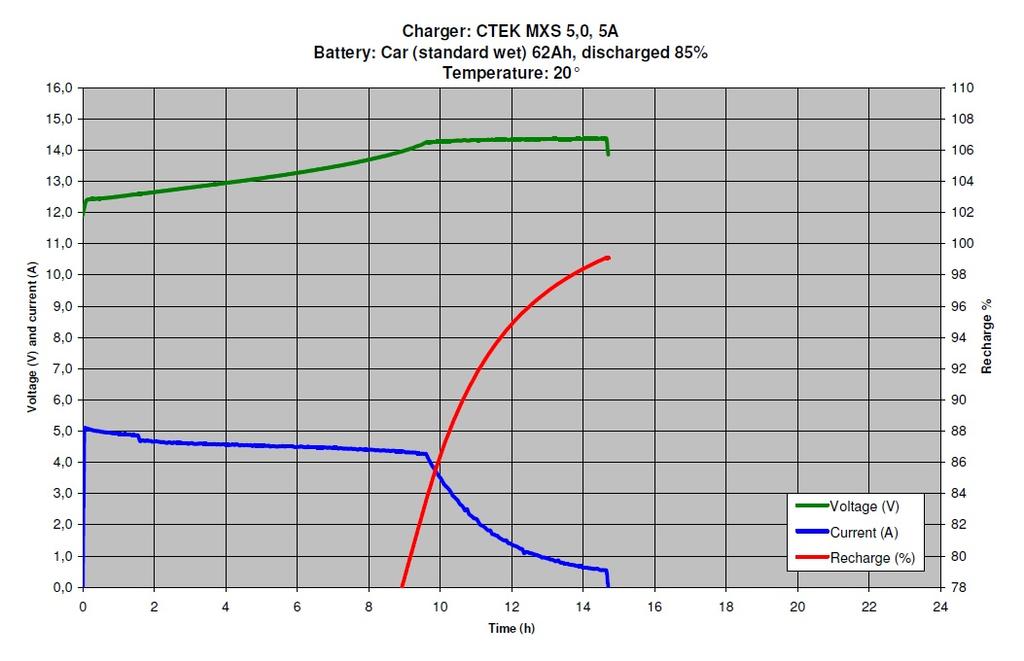

В целом - такое (плюсом с той детализацией, что Вы показывали на отдельных временных участках)
