Самодельный силиконовый компаунд.

[Obormot 869]

дд!



хочу поиграться с изготовлением силиконовых компаундов.



вопрос по загустителю-наполнителю: фторопласт или силикагель?

есть смазки только с фторопластом, есть только с силикагелем, есть с обоими.

области применения примерно пересекающиеся - в основном уплотнение зазоров, герметизация, смазка сальников.



чем обусловлен выбор фторопласта или силикагеля?



у меня стойкое ощущение, что силикагель просто дешевле, и если делать "как для себя", то загущать надо фторопластом и будет "смазка для всего".



или фторопласт всё же в каких-то применениях будет хуже силикагеля?

[Screwdriver78 2 424]

46 минут назад, Obormot сказал:

я так понимаю, для изолирующих и влагозащитных гелей используют гидрофобные компоненты, а для гелей, которыми кабель смазывают снаружи для облегчения протяжки в шахте или канале, используют гидрофобный, чтоб он потом мог смываться, высыхать и всяко биоразлагаться, экология и всё такое.

Хм, а ведь Полисорб тогда наверняка гидрофильный.

[Obormot 869]

таки намешал пробнички с полисорбом и ПМС 60000 10000.

шприцы двухкубовые, смазки примерно по полтора кубика в каждом.

полисорба добавлял примерно 20% от пмс.



закинул полежать в морозилку при -20 - и нифига они не задубели я вам скажу.

мягкие, липкие.

пока полежат помёрзнут, завтра попробую ещё.



думаю для пробы и для начала смазать ими старый изношенный капающий кран-буксу с керамическими пластинками и посмотреть, что получится.

новый смеситель приедет примерно через месяцок, а пока можно поиграться со старым.

на очереди сальничек в насосике омывателя от ваза, этот насос у меня в одной установочке трудится и сальник сопливит, всякие разные другие смазки дают очень краткосрочный эффект.

[Obormot 869]

после ночи в морозилке при -25 особенного загустения не заметил на обоих образцах.

немного гуще, скажем так, чем при комнатной.



смазал кран-буксу шестидесяткой.

страгивание крана при начале вращения немного с рывком, дальнейшее вращение чуть "суховатое", без "жЫрности"-масляности на ощупь.

но я там лишнее резиновое колечко подложил чтоб сильнее сдавливался бутерброд керамических пластинок, так что может поэтому.



и вообще обе смазки совершенно не "жЫрные", к поверхностям металла и пластика не липнут, не обволакивают, хотя при растягивании на пальцах тянутся нитями, к пальцам липнут очень хорошо.

в зазор между деталями попасть не стремятся.

[Obormot 869]

в принципе думаю ограничиться пмс 60000 "для всего".



думал, что она на морозе загустеет, и ограничусь ею для комнатных применений, а для наружно-морозных будет 10000 или даже 1000, но нет, не вижу смысла.



если её применять как монтажно-уплотнительную пасту для медленно перемещающихся или неподвижных ненагруженных узлов, то низкая вязкость какбы и не нужна.



то есть вся сантехника, посадочные и рабочие кромки сальников, уплотнительные резиночки, влагозащита разъёмов, может даже в направляющие суппорта.

тот же EFELE позиционирует свой компаунд SG-385 на масле 60000 сст для направляющих суппорта.

Изменено 6 июля 2022 пользователем Obormot

[yorker 831]

Obormot Самоделку я тоже активно использую, пока проблем нет, воду держит, масло в составе тоже держит. В общем доступный продукт вышел который всегда под рукой и нужен. 10000 тактильно сильно отличается от 60ки?

[Obormot 869]

ну вообще разница есть.



если резко перевернуть бутылку, то в масле 10000 пузырь формируется и потом всплывает гораздо быстрее, чем в 60000.

(но всё равно очень медленно).

Изменено 6 июля 2022 пользователем Obormot

[Obormot 869]

https://zen.yandex.ru/media/id/62cc4792045fe26820ac3527/62cc47ce75dcd52443637443

Изменено 11 июля 2022 пользователем Obormot

[yorker 831]

На оз..н менделеев шоп продает ПМС10000 250 мл за 800р, цена за 100гр отличная, так что кто хотел баночку заблендить не теряйтесь.



[Obormot 869]

читал тут тему водостойких смазок и смазок для стиральных машин, и подумал насчёт оксида цинка.



в водостойких смазках он вполне активно применяется.





Цитата

КПТ-8 (Кремнийоргани́ческая па́ста теплопрово́дная) получается загущением полидиметилсилоксановой жидкости (масло ПМС) порошком оксида цинка (цинковые белила) и аэросилом марки А-380



взял КПТ-8 и смешал со сделанным ранее компаундом ПМС 10000 + полисорб.

получилось жЫрненько на ощупь. как раз жЫрности силиконам очень нехватает.



решил повторить этот жёсткий тест на смываемость.



на широкий нож (нержавейка) нанёс мазки смазок





Скрытый текст





белая смазка - пмс 10000 + полисорб + кпт-8

прозрачная смазка - самодельный компаунд пмс 60000 + полисорб

чёрная смазка - Chevron Black Pearl





Скрытый текст





на другой стороне

демпферная дико вязкая и липкая HYUNDAI KIA YSBB091105FFF (она же вроде как Kyodo Yushi Multemp MM-V)

тоже вязкая и липкая смазка для направляющих (пальцев) суппортов из ремкомплекта Frenkit REF 86010





Скрытый текст

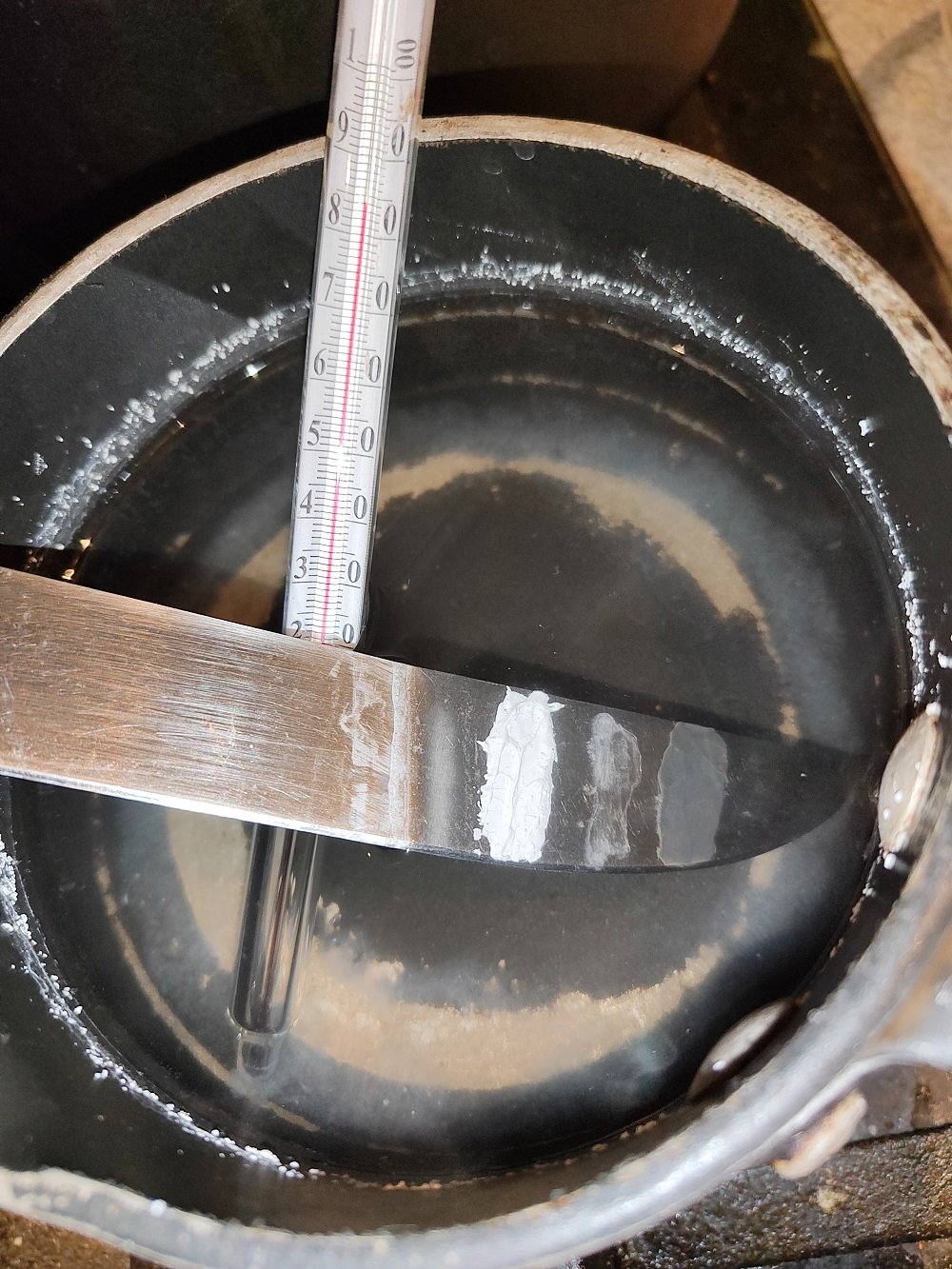

вода поддерживается примерно +85С, стиральный порошок 10 г на 0,5 л воды, что ощутимо больше, чем при обычной стирке



самодельный компаунд на базе пмс 60000 постепенно начал съёживаться из размазанного пятна в толстую каплю.



первой сошла с дистанции YSBB091105FFF - в пятне смазки начали появляться пузырики, оно целиком оторвалось от поверхности стали и уплыло!

правда я его поймал и намазал снова на поверхность уже ложки, чтоб случайно не задеть другие образцы на ноже.





Скрытый текст





пмс 60000 продолжала стягиваться в каплю





Скрытый текст





и к концу второго часа также уплыла!





Скрытый текст





вобщем пришла пора вынимать образцы



Скрытый текст











смазки свои свойства вполне сохранили, даже те, что уплыли - после остывания они остались вязкими и липкими, по крайней мере к пальцам липли хорошо.

компаунда на базе пмс 60000 стало явно меньше, и в воде болтались какие-то полупрозрачные частички, наверное от неё.

количество YSBB091105FFF оценить сложно, если уменьшилось, то ненамного.

сфоткать его забыл.



белый компаунд немного расслоился, по краям выступило масло, в центре смазка чуть уплотнилась и появились какбы трещинки.

на ощупь он был всё так же жЫрный и вязкий.



черная жемчужина весьма ярко отсвечивает, и в паре с белым компаундом их весьма сложно сфотографировать так, чтоб были видны детали на обоих мазках.

вобщем может показаться, что мазок жемчужины тонкий и просвечивает металл - нет, это сама смазка блестит, слой толстый.

после вынимания ножа из воды я чуть смазал верх мазка жемчужины, но остальной слой остался нетронутым.

Изменено 14 июля 2022 пользователем Obormot

[SL1 3 941]

4 часа назад, yorker сказал:

На оз..н менделеев шоп продает ПМС10000 250 мл за 800р, цена за 100гр отличная, так что кто хотел баночку заблендить не теряйтесь.

Два года тому назад видел литр за такую цену. Жаль, что не купил.

[Obormot 869]

повторный темт, но смазки уже наносятся не на сталь, а на резину, тк в стиралке они будут нанесены на резиновый сальник.

может на резине они будут держаться лучше?

условия и участники те же.





Скрытый текст



после примерно 2,5 часов горячей ванны с порошком:





Скрытый текст



Black Pearl молодцом.



YSBB091105FFF  и  86010 несколько уменьшились в объёме.



компаунд на пмс 60000 покинул чат почти полностью.

возможно полисорб не совсем идеален для таких вещей и действительно нужен гидрофобный аэросил.

но его под рукой нет, хорошо бы сделать два одинаковых компаунда с обычном и гидрофобным и сравнить.



компаунд с оксидом цинка также начал сжиматься из мазка в комок, разделился сильнее (но и тест был дольше), цинк начал собираться в центре, масло выступило по краям.

возможно, надо смешивать тщательнее, возможно, нужны спецдобавки, не позволяющие компаунду расслоиться.

погуглил, действительно, в таких смазках комплексообразующая добавка есть.



Цитата

the saponifiable material is selected from fatty acids, hydroxy-substituted fatty acids, esters, or mixtures thereof.

the saponifiable material is 12-hydroxystearic acid, stearic acid, or mixtures thereof.

the saponifiable materials is present in an amount of about 10 parts by weight to about 30 parts by weight of the composition.



the complexing agent is selected from dicarboxylic acid, polycarboxylic acid, mono carboxylic acids, boric acid, phthalic acid, and acetic acid.

the complexing acid is present in an amount of about 1 part by weight to about 6 parts by weight of the composition

the base oil is selected from API group I-III mineral base oils, synthetic base oils of API group IV, preferably paraffinic base oil, naphthenic base oil.

the base oil is present in an amount of about 50 parts by weight to about 80 parts by weight of the composition.



the zinc oxide is present in an amount of about 3 parts by weight to about 6 parts by weight of the composition.



масло 50-80%, мыло 10-30%, комплексообразующая добавка 1-6%, оксид цинка 3-6%, по весу.



в любом случае, оксид цинка работает.



думаю намешать с пмс 60000, заложить в кранбуксу и сравнить тактильные ощущения с цинком и без.

как он в плане абразивности?

можно его между двух притёртых керамических пластин?

Изменено 14 июля 2022 пользователем Obormot

[yorker 831]

Obormot слева направо список озвучьте, а то не совсем ясно

[Obormot 869]

YSBB091105FFF

Chevron Black Pearl

Frenkit REF 86010

компаунд пмс 10000 + полисорб + кпт-8

компаунд пмс 60000 + полисорб

[Obormot 869]

думаю смешать кпт-8 и пмс, без полисорба, и сравнить, будет ли эффект выделения масла, виновата ли в этом гидрофильность полисорба или нужна комплексообразующая добавка.



PS хотя аэросил А380, входящий в состав кпт-8 - гидрофильный. так что наверное нужна добавка.

Изменено 14 июля 2022 пользователем Obormot

[Obormot 869]

вообще тест весьма жесткий, типичная концентрация стирального порошка раза в 4 меньше, и на 85 градусах сейчас стирать не модно, до 40 обычно.



и температура в стандартных тестах на водостойкость 38 and 79°C (100 and 175°F)



если будет время, повторю при +79 и без стирального порошка.
