Масляный фильтр Filtron OP 537



Применяемость:



Экспертизы масляного фильтра Filtron OP 537:

Filtron OP 537 - пилил sav liana















Share this post


Link to post
Share on other sites
Другие ответы в этой теме

Распил фильтра масла Filtron OP537. Использовался на двигателе Suzuki Liana M16A.



Диаметр колбы ~74,6 мм ;высота 95 мм ;диаметр отв. 17.4 мм; резинка (диаметр) 62,5 / 71 мм

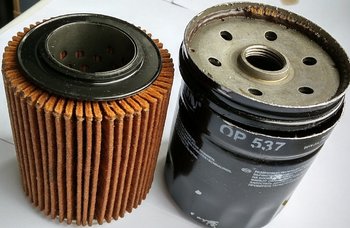

Фото фильтра Filtron OP537  в сравнении с фильтром Suzuki 16510-60B11-000

536ab09s-960.thumb.jpg.2fc4e1efec0feb374bbe1a249ed00809.jpg , IMG_20180519_094413.thumb.jpg.3a7b40f61a5c27c4f59b32206849ee64.jpg

Диаметр колбы 74,8 мм ;высота 95 мм ;диаметр отв. 17.4 мм; резинка (диаметр) 62,5 / 71 мм

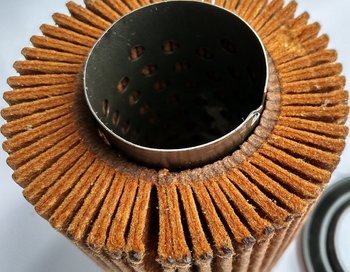

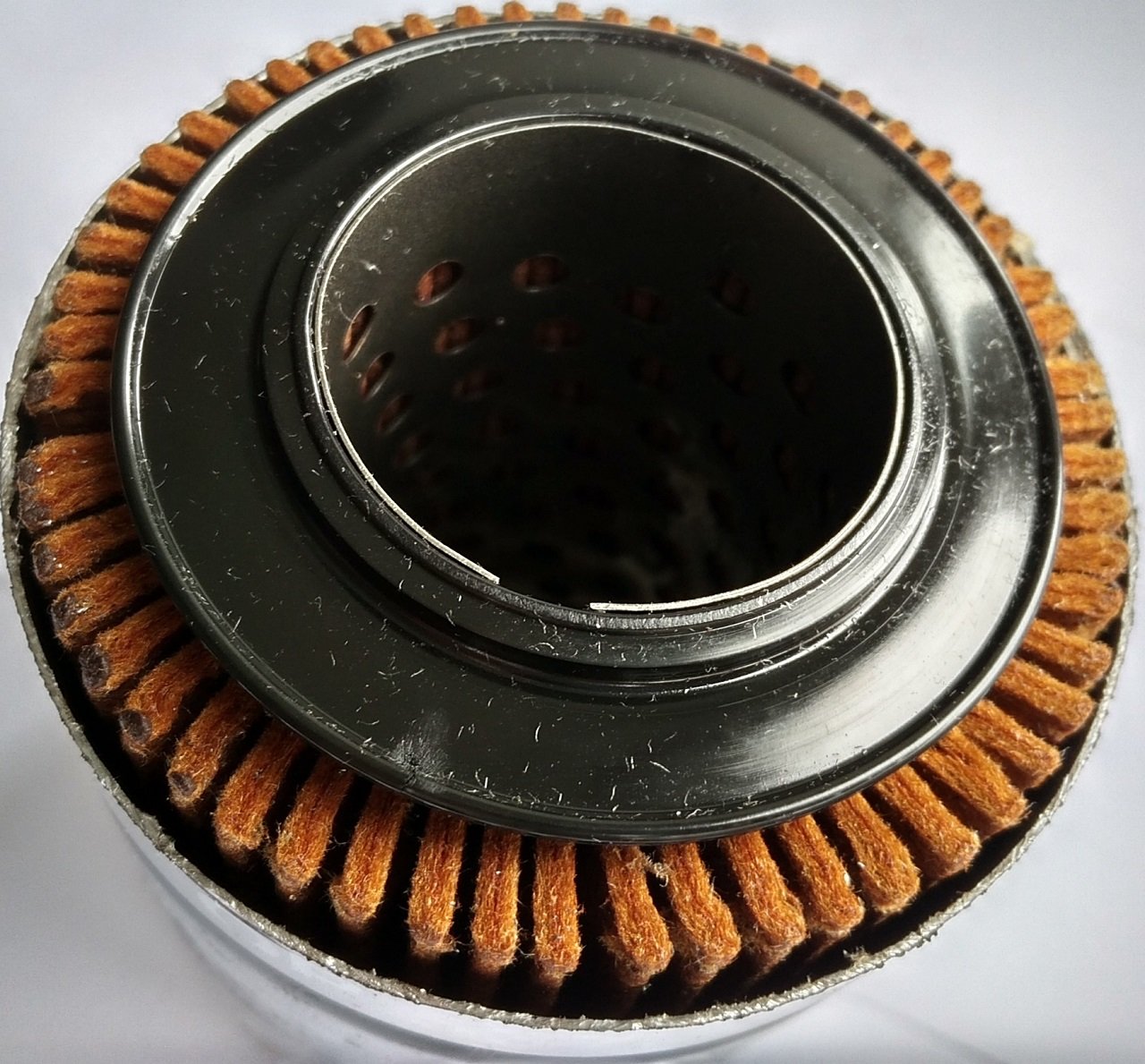

Вессь объем заполнен

IMG_20180519_094440.thumb.jpg.bf3c9cfaa5ec23331e8ddd86d9c10431.jpg IMG_20180519_094822.thumb.jpg.5319075fea7abb5ef96810e7edeadb93.jpg

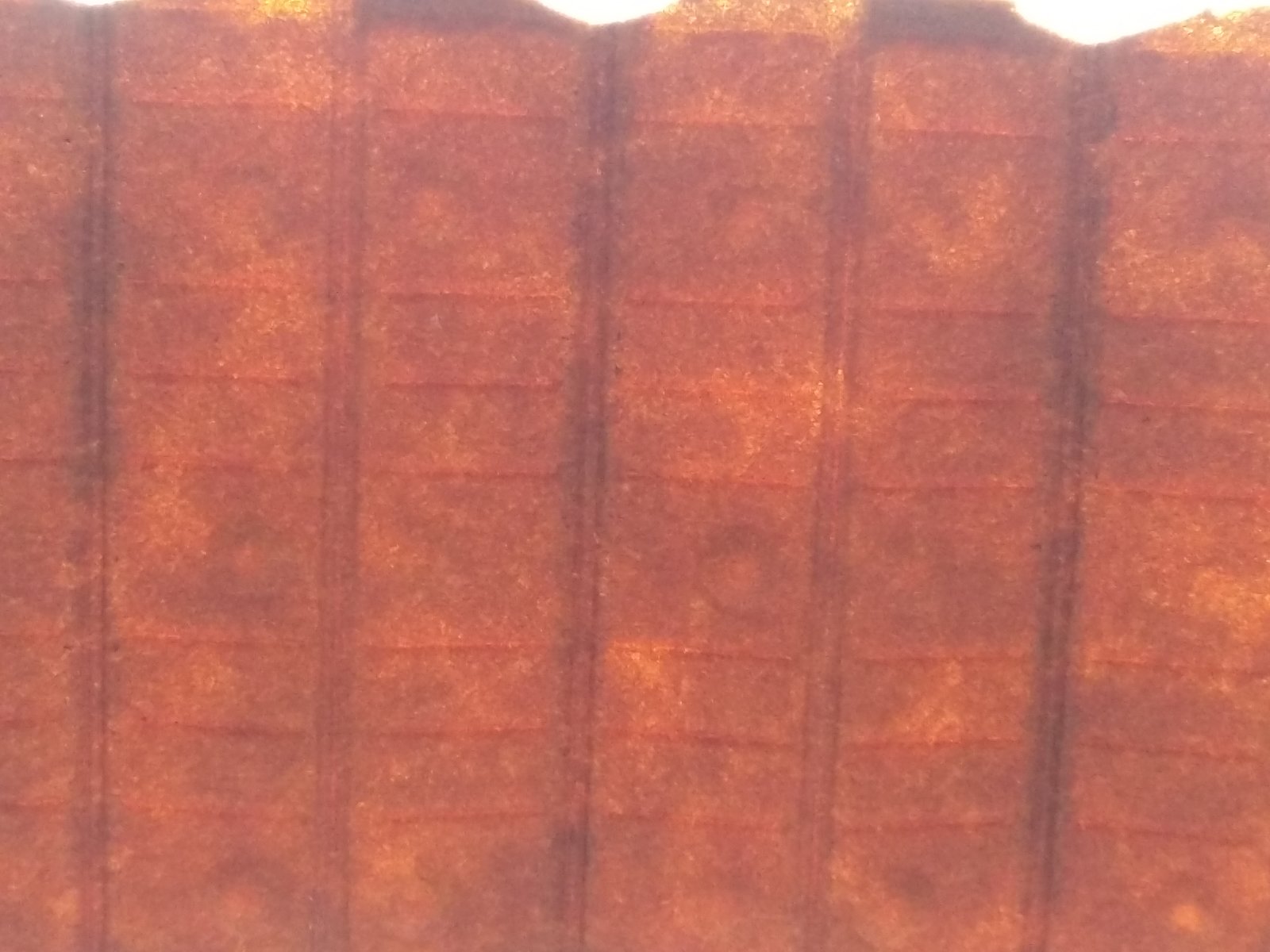

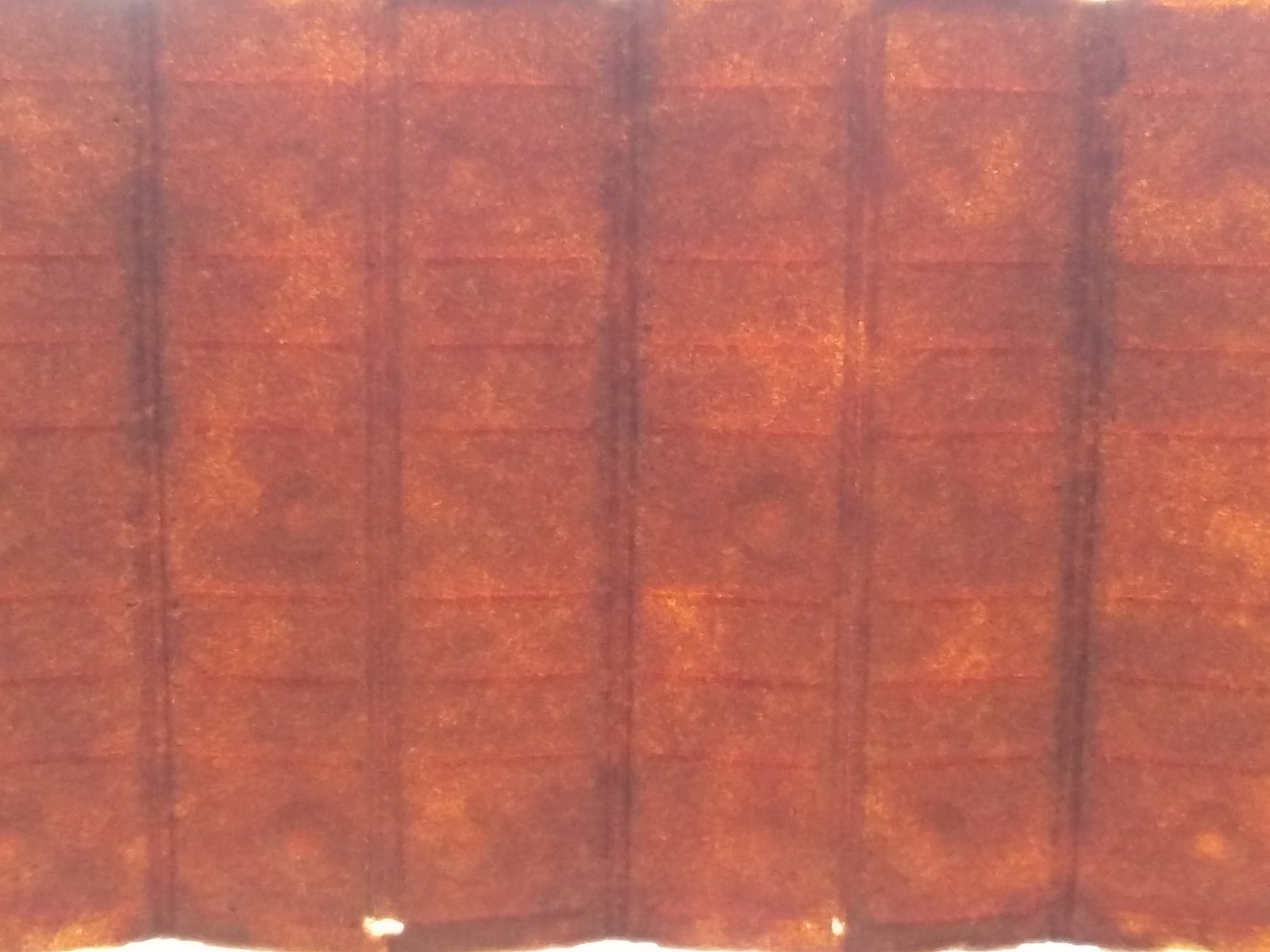

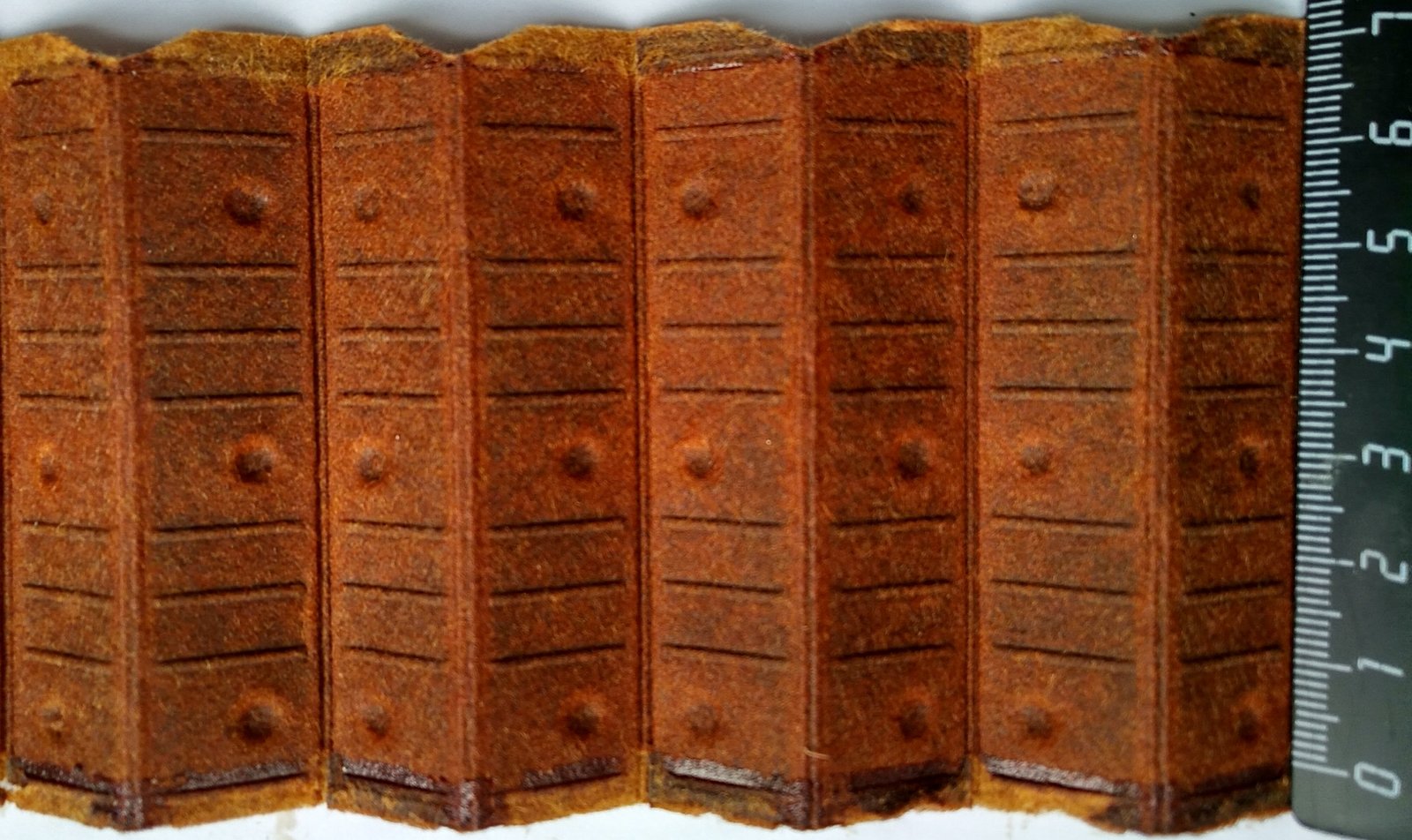

Длина ленты 1970 мм фильтрующая ширина (от клея до клея) 67 мм:

IMG_20180519_103136.thumb.jpg.d5bd8b3843892bf45c588a37913e886a.jpg , IMG_20180519_103407.thumb.jpg.e121b5cb7c3923184291fa2a8c76d9c2.jpg , IMG_20180519_103617.thumb.jpg.54d861757212951fc5acb789f2463c42.jpg , IMG_20180519_103622.thumb.jpg.6b6e2c9a9a21c25c7aaca03b5768a135.jpg

 IMG_20180519_101838.thumb.jpg.e79be2fbc6bb86c6fee4873d6ef1b928.jpg , IMG_20180519_101854.thumb.jpg.610a1f259da48387aa16a4c058da593d.jpg , IMG_20180519_102017.thumb.jpg.f2048e1419e1b444af5c28b645f17d1e.jpg



Площадь 1970 * 67 = 131990 (132000) мм2

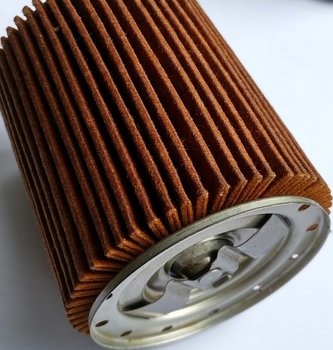

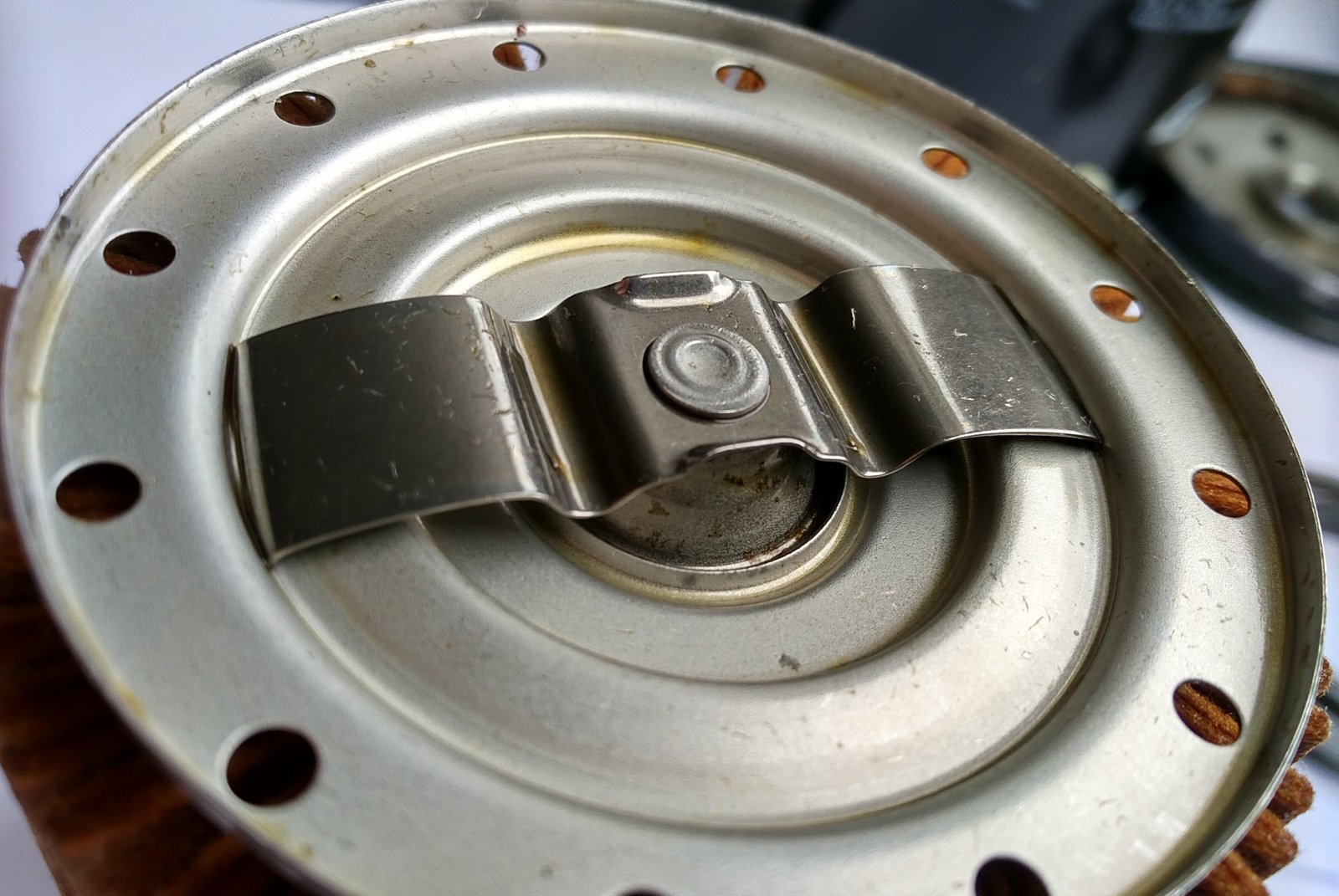

Клапан имеет диаметр ~ 17-18 мм (открытие перепускного по данным фильтрона  1bar +/-0,15):

IMG_20180519_101243.thumb.jpg.42ff8ff8956cfaeb4346f278a4e9587e.jpgIMG_20180519_094753.thumb.jpg.da401331072ff18acaaa7826834048f7.jpg







Фильтр выполнен качественно, клапана работают, хотя дренажный клапан потерял упругость.

Но, на нашем моторе (M16A) фильтр устанавливается на кронштейне, отверстием вверх, поэтому не критично.





Share this post


Link to post
Share on other sites

sav liana , фильтр был на промывке?

Share this post


Link to post
Share on other sites
2 часа назад, sav liana сказал:

Фото фильтра Filtron OP537  в сравнении с фильтром Suzuki 16510-60B11-000

  536ab09s-960.thumb.jpg.2fc4e1efec0feb374bbe1a249ed00809.jpg ,

На вид полностью клоны, даже цена одинаковая.:)

Share this post


Link to post
Share on other sites
5 часов назад, Ermito сказал:

фильтр был на промывке?

Работа фильтра была с маслом:

http://www.oil-club.ru/forum/topic/25001-idemitsu-zepro-touring-sn-5w-30-suzuki-liana-16/?do=findComment&comment=956409

Последние 660 км были с промывкой " WYNN'S Hydraulic Valve Lifter Concentrate на 500 км".

Перед сливом масла была использована промывка 5-10 и минутка  ВМПАВТО Адаптивная промывка двигателя RESURS в течении 10 минут.

После этого масло слито и фильтр снят. Долгое время фильтр отекал от масла в разобранном виде.

Фильтр не мылся, но протирался салфетками, на салфетках не было твердых частиц.

После осмотра была видна только свежая стружка от пилы, эта стружка была удалена.

Капельные пробы не зафиксировали, скол нибудь, заметного потемнения масла в процессе промывок, вызванного промывками.



5 часов назад, Ermito сказал:

На вид полностью клоны, даже цена одинаковая.:)

Фильтры разные по высоте.



Suzuki 16510-60B11-000, Диаметр колбы ~74,6 мм; диаметр окантовки 77мм ; высота 84мм ; диаметр отверстия 17.5 мм ; Диаметр резинки 62,5 мм / 71мм, ((внутренняя колба-сепаратор диаметр 34,3 мм, высота 68 мм.))



Filtron OP 537 с "большой и толстой" резинкой (Диаметр колбы ~74,6 мм ;высота 95 мм ;диаметр отв. 17.4 мм; резинка (диаметр) 62,5 / 71 мм)

Edited by sav liana

Share this post


Link to post
Share on other sites
16 минут назад, sav liana сказал:

Фильтры разные по высоте

По фото не понять

Share this post


Link to post
Share on other sites

Да, по фото плохо видно, но по всему, Suzuki 16510-60B11-000 это Filtron OP 629.

А Filtron OP 629 это укороченный вариант Filtron OP537.

Поэтому можно рассматривать для сравнения и распил Filtron OP 629 (нового)...



Добавим по  Filtron OP537.

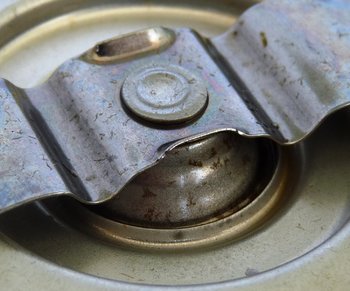

Клапан перепускной такой же 20 мм, давление на открывание:

начало открывания 2,5 кг , далее по мере увеличения доходит до 2,7кг , и потом с щелчком открывается полностью...

Это совпадает с заявлением производителя о давлении перепускного ~1 бар.

 P1140679.thumb.JPG.f3e0f504d870bd07d7c031a81d1d51f3.JPGP1140678.thumb.JPG.12b9c757b9e7fb012254581b9c2474ef.JPGP1140683_.thumb.JPG.695392c3553792aef7e380a7ea37d1a4.JPG



Клапан возвратный, традиционно больное место Фильтрона.

Он резиновый и деформировался от условий работы. Не зачет.

P1140675_.thumb.JPG.f1dd617de6b20705c35ecfc925056afd.JPG , вот новая f1.jpg.d399d4a8540da0a0e383e63bd7905d50.jpg

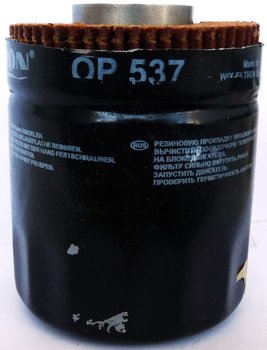

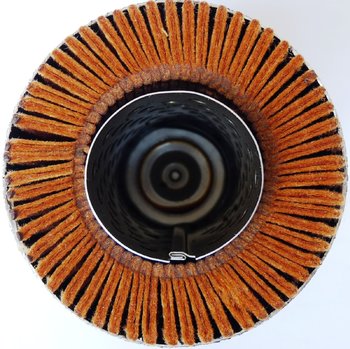

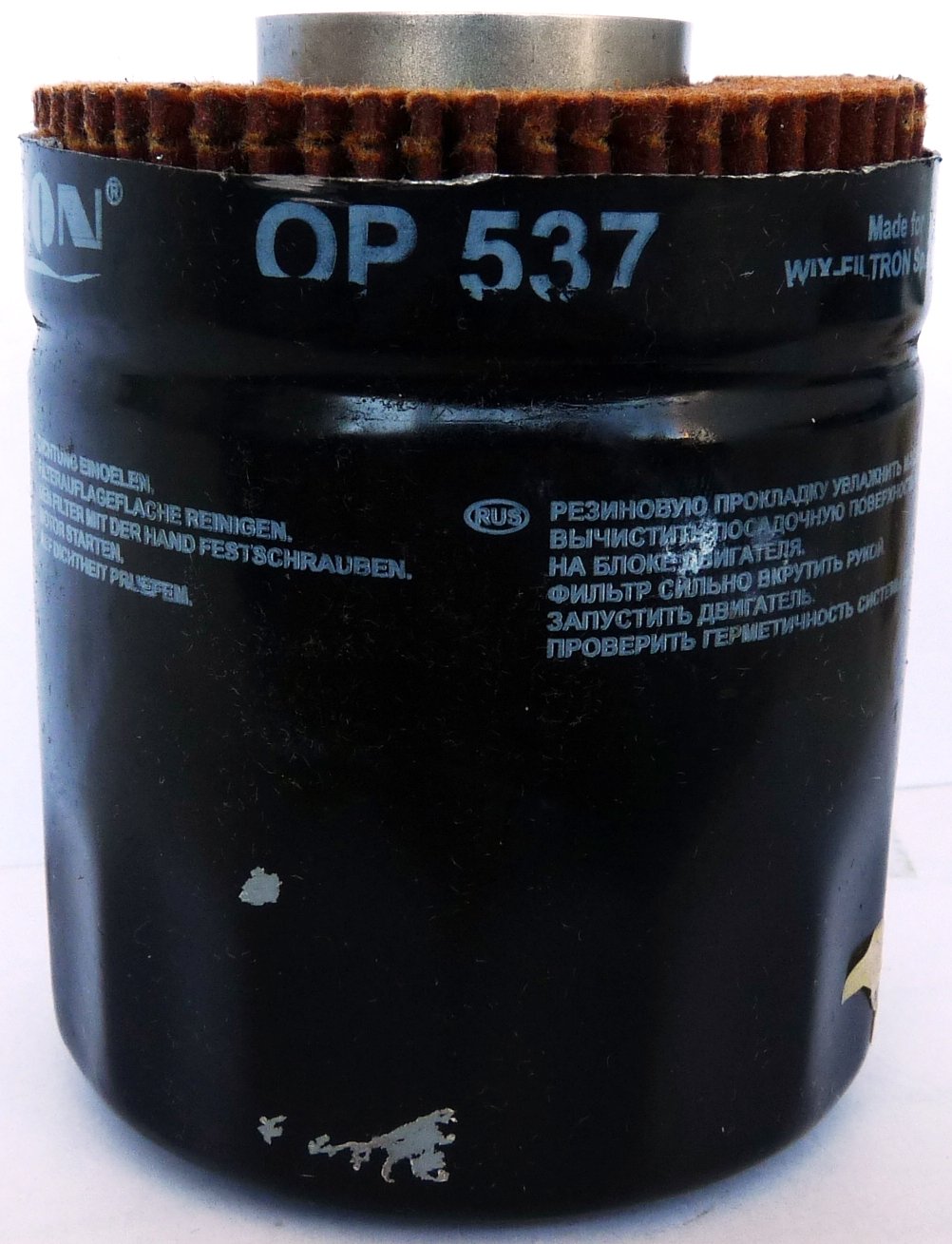

Коэффициент заполнения отличный:

P1140685_.thumb.JPG.e29c569142089b96e3946a5378b0c6f3.JPG , P1140687.thumb.JPG.8a29e9b73e36ab308dc9f3af67d49e53.JPG , P1140690.thumb.JPG.8e6df9308f414d9630d74d179331546a.JPG



Судя по полосе распила, натяжка есть (шире пилы), будем надеяться масло не проскальзывало...



Edited by sav liana

Share this post


Link to post
Share on other sites

Вот такие различия в упаковке, будто бы справа подделка...


Share this post


Link to post
Share on other sites

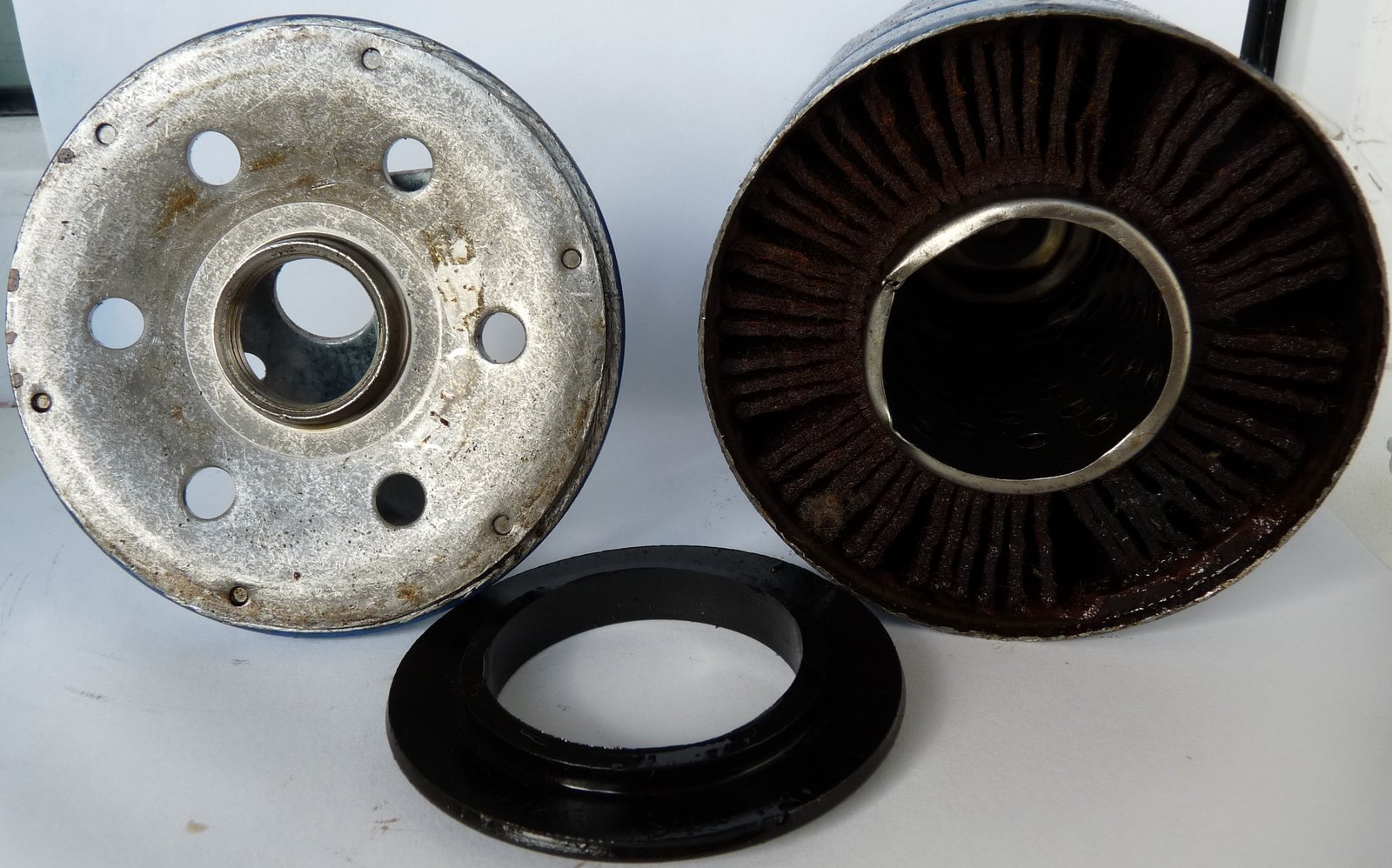

Suzuki 16510-60B11-000

ширина фильтрующего элемента 56...57 мм (от клея до клея), длина 1910 мм

Длина чуть короче, на две гармошки, бумага плотная, но смотрится не так впечатляюще как на предыдущем.

колба полностью заполнена



диаметр клапана 17...18 мм, приоткрытие 3,5 кг, полное открытие со щелчком 4,5 кг, закрытие со щелчком 3,4 кг

(для предыдущего Filtron OP537 эти показатели ниже 2,7 / 3,5 / 2,2 !!!)



противо дренажный фильтр имеет зазор (как всегда)







Edited by sav liana
