Сравнение масляных фильтров для Toyota Camry, Carina, Corolla, Ipsum, MarkII, Yaris - JS Asakashi C110J; Fram PH4967



Экспертизы масляных фильтров:

JS Asakashi C110J EXTRA пилил torcon

Fram PH4967 Made in France пилил torcon

Nitto 4TP-121 Made in Japan пилил torcon

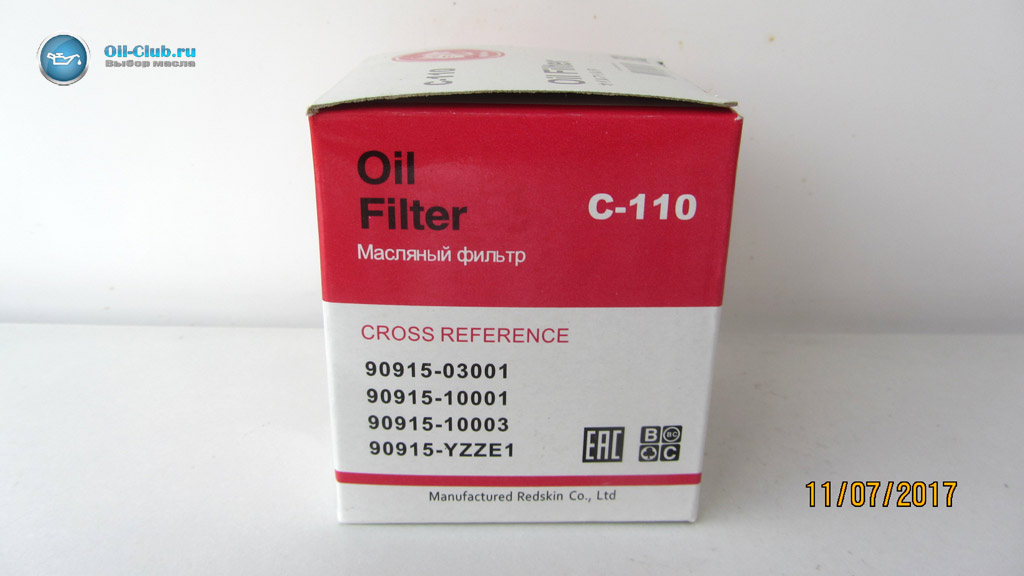

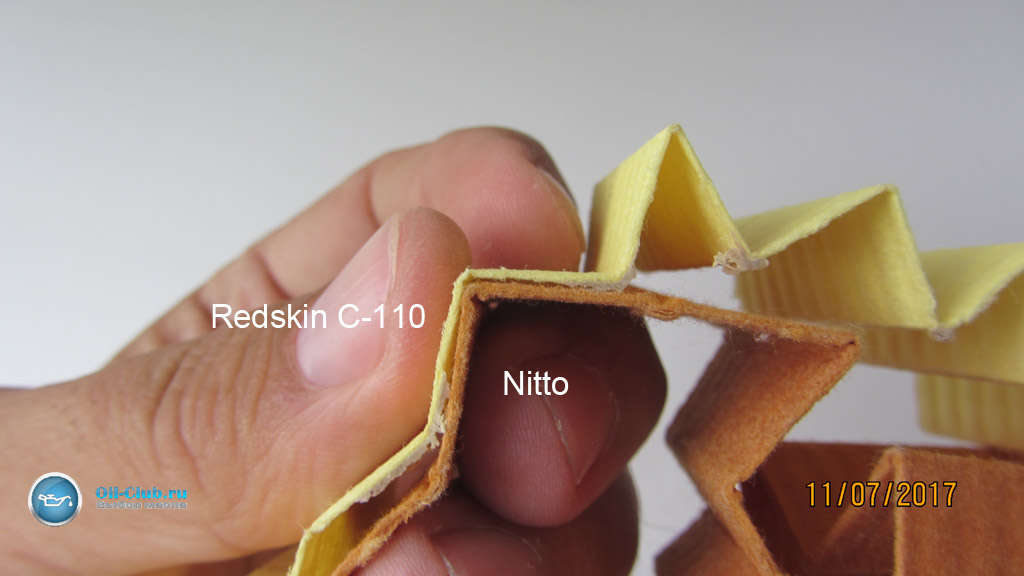

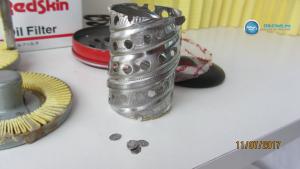

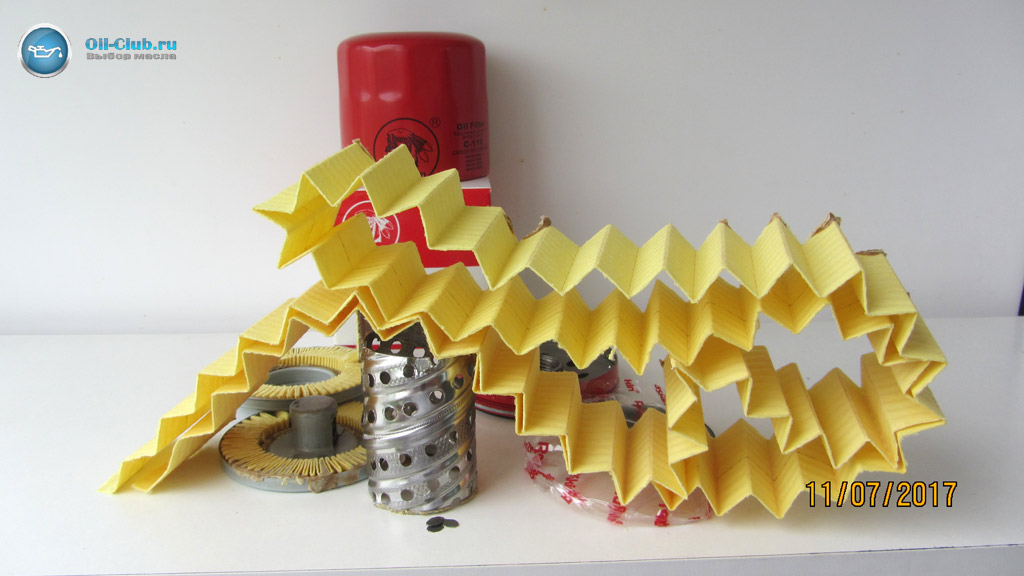

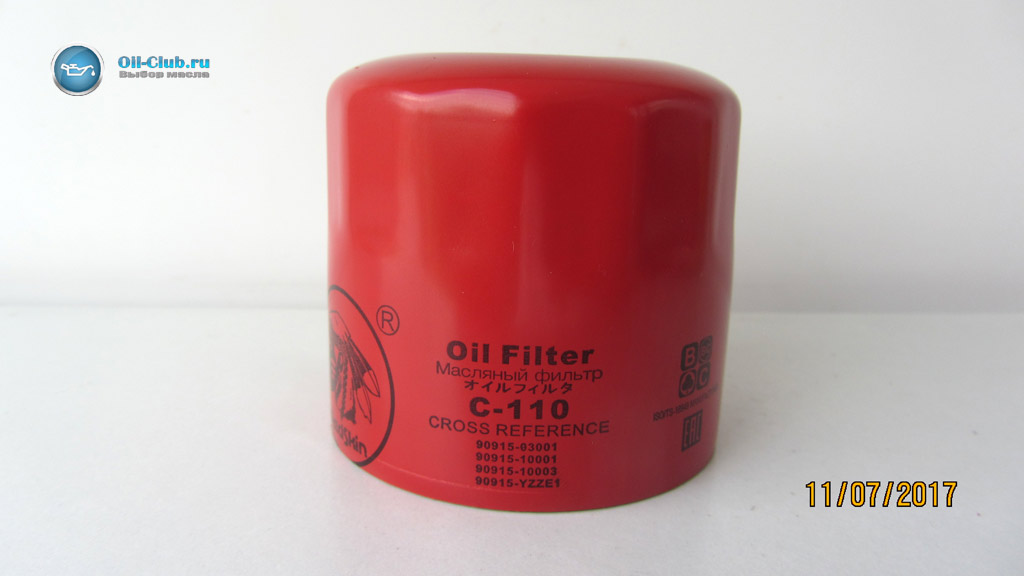

Redskin C-110 - пилил torcon

[torcon 64 085]

JS Asakashi C110J EXTRA за заказ экспертизы спасибо форумчанину Dimcho.
Масляный фильтр приобретался в emex.ru у поставщика NALR по цене 180р.

Применяемость:

Toyota 1000, KP36
Toyota Allex, ZZE123
Toyota Allion, AZT240
Toyota Alphard, ANH15, ANH25, ATH20, ATH10, ANH20, ANH10
Toyota Altezza, SXE10
Toyota Aurion, ACV40
Toyota Auris, ZZE150
Toyota Avensis Verso, ACM21, ACM20
Toyota Avensis, ST220, AZT255, AZT220, AZT251, AZT250, AT220, AT221
Toyota Blade, AZE154, AZE156
Toyota Caldina, AZT246, AT191, AZT241, ET196, ST195, ST190, ST191, ST246, ST198, ST210, ST215
Toyota Cami, J100E
Toyota Camry Gracia, SXV25, SXV20
Toyota Camry, SV41, SV32, SV10, SV42, SV20, ACV35, SV22, ACV45, ACV31, SXV20, ACV41, SXV10, ACV40, SXV11, SXV23, AHV40, SV30, SV40, SV43, SV21, ACV36, SV11, SV33, SV25, SV35, ACV30
Toyota Carina E, AT191, AT190, ST191
Toyota Carina ED, ST202, ST201, ST203, ST200, ST183, ST182, ST160, ST163, ST162, ST181, ST180, ST205
Toyota Carina II, AT177, ST150, ST151, AT151, AT171, ST171
Toyota Carina, ST190, ST170, ST162, ST150, ST215, AA60, SA60, AT191, AT171, AT212, AT151, AT210, AT175, ST195, ET176, AT190, AT170, AT192, AT160, AT150, AT211
Toyota Celica, ZZT230, AT200, ST184, ST162, ST160, ST182, ZZT231, AT160, AT180, ST202, ST204, ST185
Toyota Chaser, SX80, SX90, SX70, SX100
Toyota Corolla Ceres, AE100, AE101
Toyota Corolla FX, AE82
Toyota Corolla Fielder, ZZE123
Toyota Corolla II, EL30, EL41, EL51, EL43, EL53, EL31, EL45, EL55
Toyota Corolla Levin, AE91, AE100, AE111, AE101, AE92
Toyota Corolla Runx, ZZE123
Toyota Corolla Spacio, AE111, AE115
Toyota Corolla Sprinter, AE102
Toyota Corolla Wagon, EE90, AE95, AE92
Toyota Corolla, EE80, EE107, EE96, EE103, KE71, AE70, ZZE130, EE111, ZZE150, AZE141, AE82, AE100, AE112, AE104, ZZE110, AE109, AE86, EE106, EE102, EE110, AE101, ZZE133, EE90, EE105, EE101, EE98, AE92, AE80, AE110, AE102, ZZE112, ZZE132, AE114, EE108, EE104, KE70, EE97, AE91, EE100, AE95, AE71, AE111, ZZE123, ZZE111, AE115, AE103, ZZE131
Toyota Corona Exiv, ST183, ST181, ST182, ST180, ST201, ST200, ST203, ST202, ST205
Toyota Corona, AT151, AT171, AT220, AT175, ST140, ST160, ST210, AT140, ST141, AT177, AT210, ST150, ST162, ST190, ST170, ST220, AT150, AT170, ST195, ST151, ET176, ST163, AT190, ST191, ST171
Toyota Corsa, AL21, AL20, AL25, EL43, EL55, EL45, EL51, EL30, EL41, EL31, EL53
Toyota Cresta, SX90, SX80, SX70
Toyota Crown, SXS11, SXS13
Toyota Curren, ST207, ST206, ST208
Toyota Cynos, EL44, EL54, EL52
Toyota Deliboy, KXC10
Toyota Duet, M110A, M100A
Toyota Dyna, YY101, YY211, YY121, YY131, YY201
Toyota Echo, SCP10, NCP12, NCP10, NCP11
Toyota Estima, ACR30, ACR40, ACR50, AHR10, ACR55, AHR20
Toyota Funcargo, NCP20, NCP25, NCP21
Toyota Gaia, ACM15, ACM10
Toyota Harrier, ACU15, ACU30, SXU15, ACU35, SXU10, ACU10
Toyota Highlander, ACU25, ACU20
Toyota Ipsum, ACM26, SXM15, ACM21, SXM10
Toyota Isis, ANM10, ANM15
Toyota Kluger V, ACU25, ACU20
Toyota Lite Ace Noah, KR41, KR42, SR40
Toyota Lite Ace Van, KM31, KR27, KM30, KR21, KM36
Toyota Lite Ace, KM70, KM50, KM30, KM51, KM20, KM31, KM75, KR27, KM20V, KM36, SR40, KM35, KM37, KR42
Toyota MR-S, ZZW30
Toyota MR2, AW11, AW10, SW21, SW20
Toyota Mark II Wagon Qualis, SXV25, SXV20
Toyota Mark II, SX90, SX80, SX70
Toyota Mark X, ANA15, ANA10
Toyota Masterace, KR10, KR26, KR27, KR12V, KR11V
Toyota Matrix, ZZE132, AZE146, ZZE133, AZE144, AZE141, ZZE130, ZZE131
Toyota Nadia, ACN15, SXN15, ACN10, SXN10
Toyota Noah, AZR65, AZR60
Toyota Opa, ACT10
Toyota Paseo, EL44, EL54
Toyota Picnic, SXM10
Toyota Platz, SCP11, NCP12, NCP16
Toyota Premio, AZT240
Toyota Previa / Tarago, ACR50, ACR30
Toyota Previa, ACR50, ACR30
Toyota Prius, NHW10
Toyota Publica, KP31, KP38, KP37
Toyota RAV4, ACA38, ACA28, ACA36, ACA26, ACA30, ACA31, SXA11, ACA20, SXA10, SXA16, ACA23, SXA15, ACA21, ACA33, ACA22
Toyota Raum, EXZ15, EXZ10
Toyota Sai, AZK10
Toyota Scepter, SXV15, SXV10
Toyota Scion, AZE151, ANT10
Toyota Sera, EXY10
Toyota Solara, SXV20, ACV30, ACV20
Toyota Soluna, AL50
Toyota Spacio, AE111
Toyota Sprinter Carib, AL25, AE95, AE115, AE111
Toyota Sprinter Marino, AE101, AE100
Toyota Sprinter Trueno, AE111, AE100, AE101, AE92, AE91
Toyota Sprinter, AE100, EE107, AE104, AE91, AE109, KE70, AE95, AE111, EE108, EE106, AE101, EE98, AE70, AE92, EE111, EE90, EE80, EE103, EE101, EE96
Toyota Starlet, KP60, KP62, EP76, EP82, EP70, EP91, KP61, EP85, EP95, EP71, EP81, EP80, EP90, KP60V, KP61V
Toyota Tercel, AL21, EL42, EL30, EL40, EL50, AL20, EL53, EL31, EL41, EL51, EL45, EL55, EL43, AL25
Toyota Town Ace Noah, SR40, SR50, KR41, KR52, KR42
Toyota Town Ace, KM51, KM20V, KR10, KM35, KR42, KM31, KM75, KM85, SR40, KR26, KM50, KR12V, KM70, KM80, KM36, KR11V, KM20, KM30, KR27
Toyota ToyoAce, YY131, YY101, YY121, YY201, YY211
Toyota Vellfire, ANH20, ATH20, ANH25
Toyota Vista Ardeo, SV50, SV55, ZZV50, AZV50, AZV55
Toyota Vista, SV50, SV40, SV41, SV30, AZV55, SV35, SV25, AZV50, SV42, SV20, SV21, SV43, SV32, SV22, SV33, SV55
Toyota Vitz, NCP10, NCP15, SCP10
Toyota Voltz, ZZE137, ZZE136
Toyota Voxy, AZR65, AZR60
Toyota WiLL VS, ZZE128
Toyota Wish, ANE11, ANE10
Toyota Yaris, SCP90, SCP10, NCP11, NCP12, NCP10

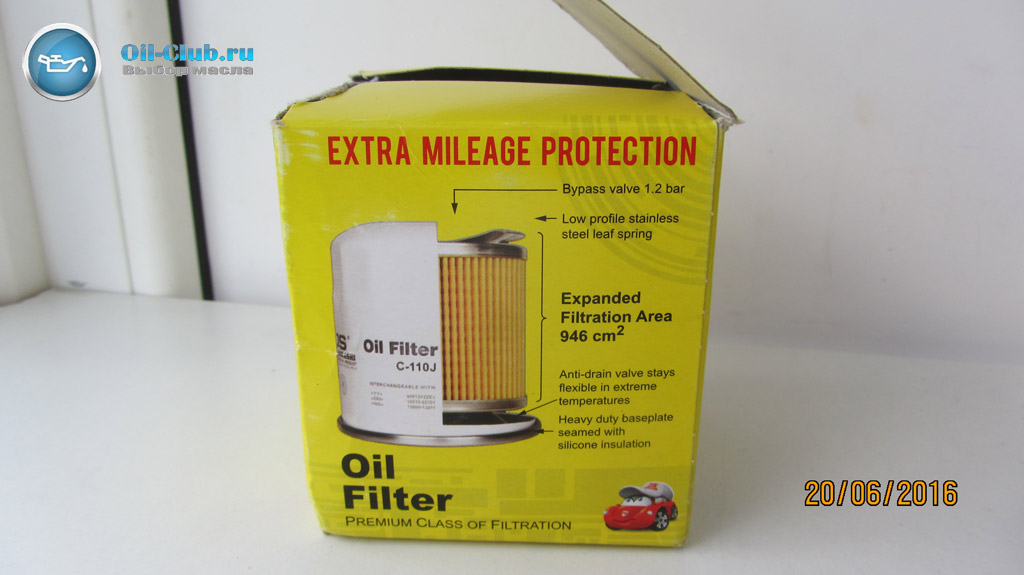

Узнаваемая коробка с нормальным принтом и переводом. На коробке перечисление параметров и особенностей фильтра. Давление перепускного клапана 1.2 бар. Площадь фильтрующего материала 946см2. Мягкий эластичный противодренажный клапан. Прижимное резиновое кольцо - с силиконовым наполнением. Прижимная пластинка с низким профилем.  Надпись "Made in" отсутствует.

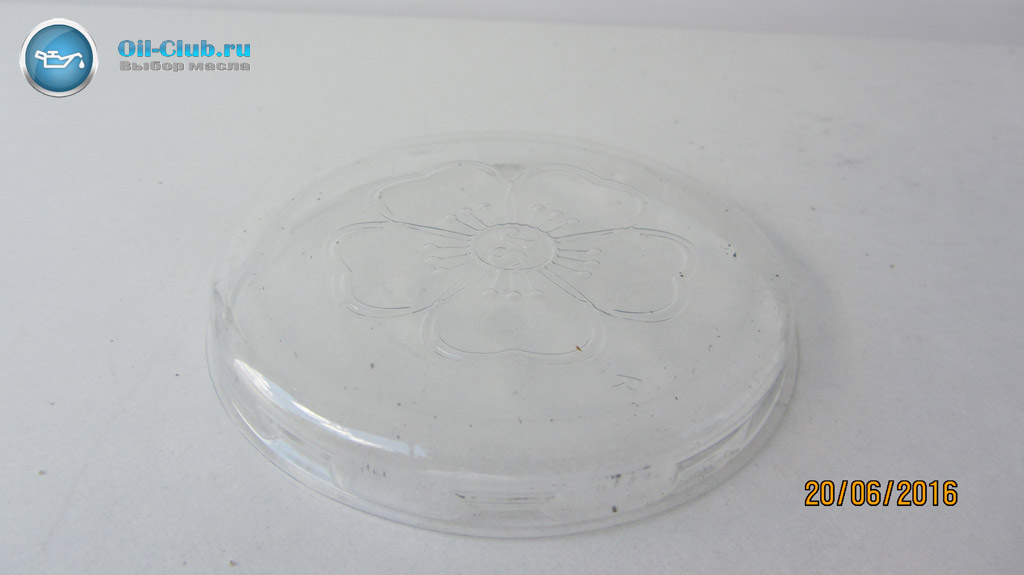

Горловина фильтра традиционно упакована в мембрану с логотипом JS Asakashi. Защищает внутренности от попадания пыли.

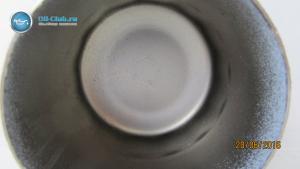

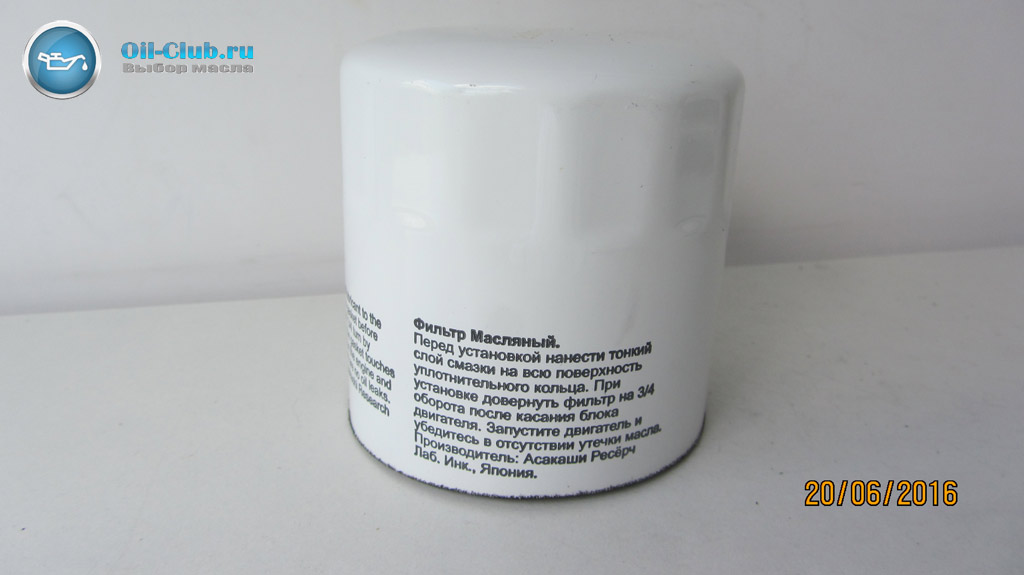

Принт на корпусе качественный, четкий. Внутри корпуса нет ржи, есть немного краски.


Фильтрующая катушка занимает почти все место в корпусе - то есть производитель выжал из корпуса максимум пространства под фильтрацию. Фильтрующий материал больше похож на бумагу. Складки на изгиб пальцем не рвутся - катушка крепкая. Материал уложен очень часто. Излишков герметика нет - все аккуратно. Внутри катушки тоже все аккуратно.


Перепускной клапан одной дырой. Поверхность клапана пластмассовая.

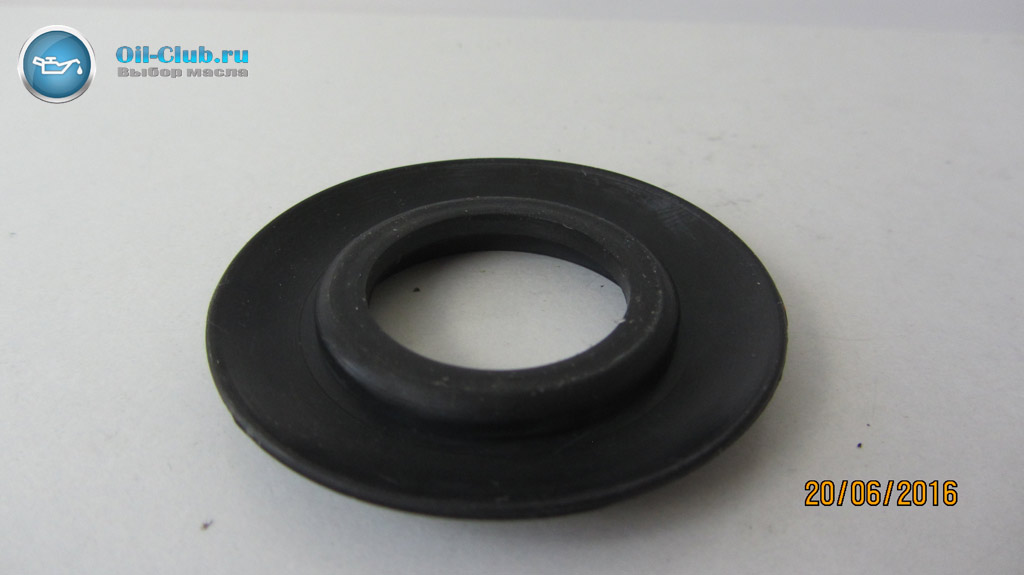

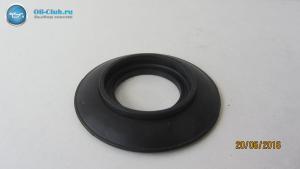

Противодренажный клапан - мягкий, эластичный хорошо принимает обратную форму. Масло в обратку должен держать хорошо.


Резьба нарезана чисто - каждый виток резьбы имеет внутри канавку. Резиновое кольцо круглого сечения, действительно как указал на коробке производитель - с силиконовым наполнением.

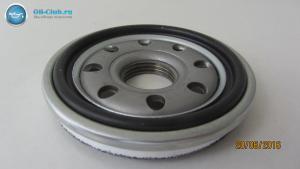

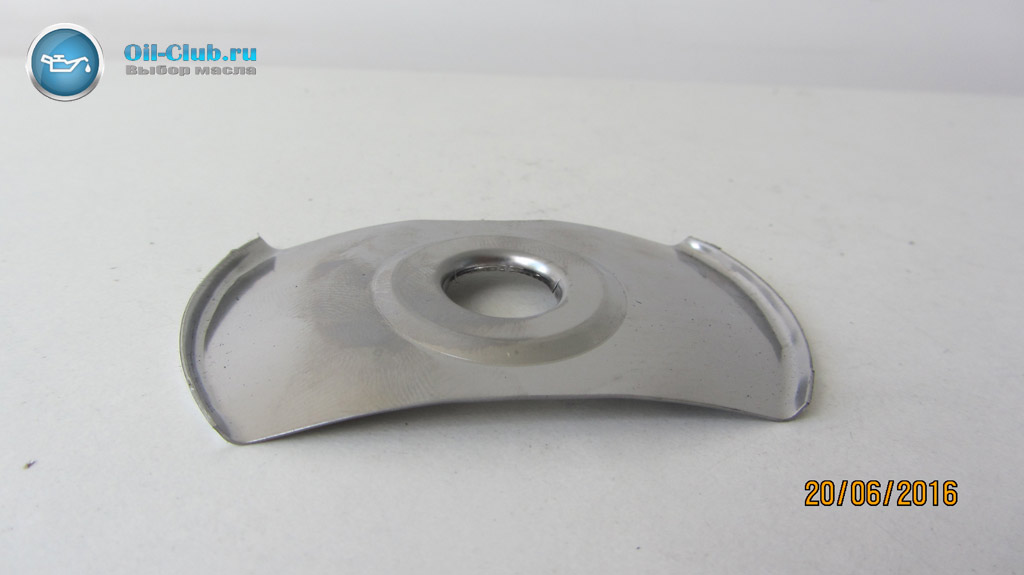

Прижимная пластинка низкого профиля - как и обещано производителем. Занимает мало места в корпусе.




Фильтрующего материала для такого маленького фильтра много.

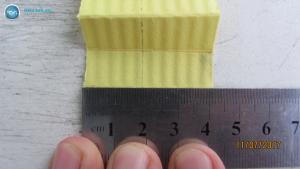

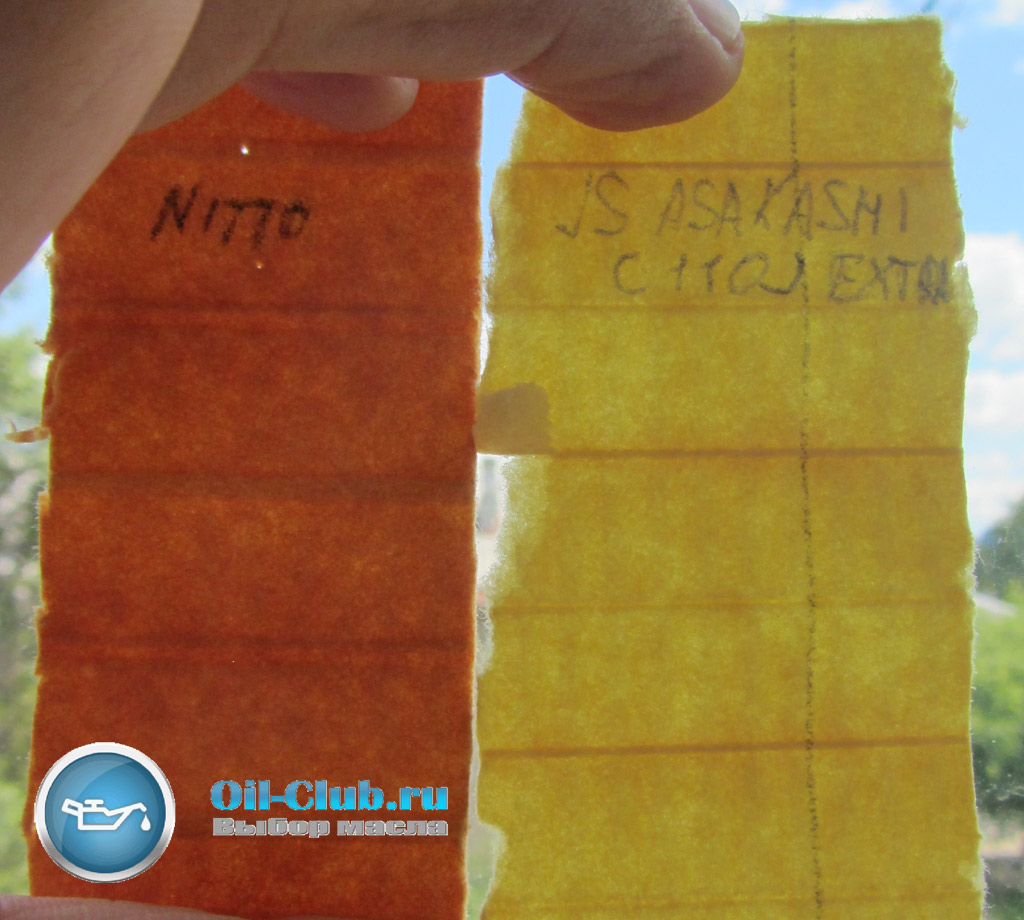

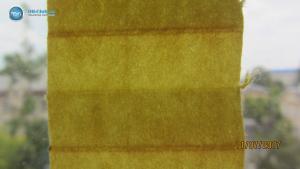

На просвет в сравнении с нашим эталоном Nitto фильтрующий материал JS Asakashi C110J Extra потоньше.Равномерность нормальная.

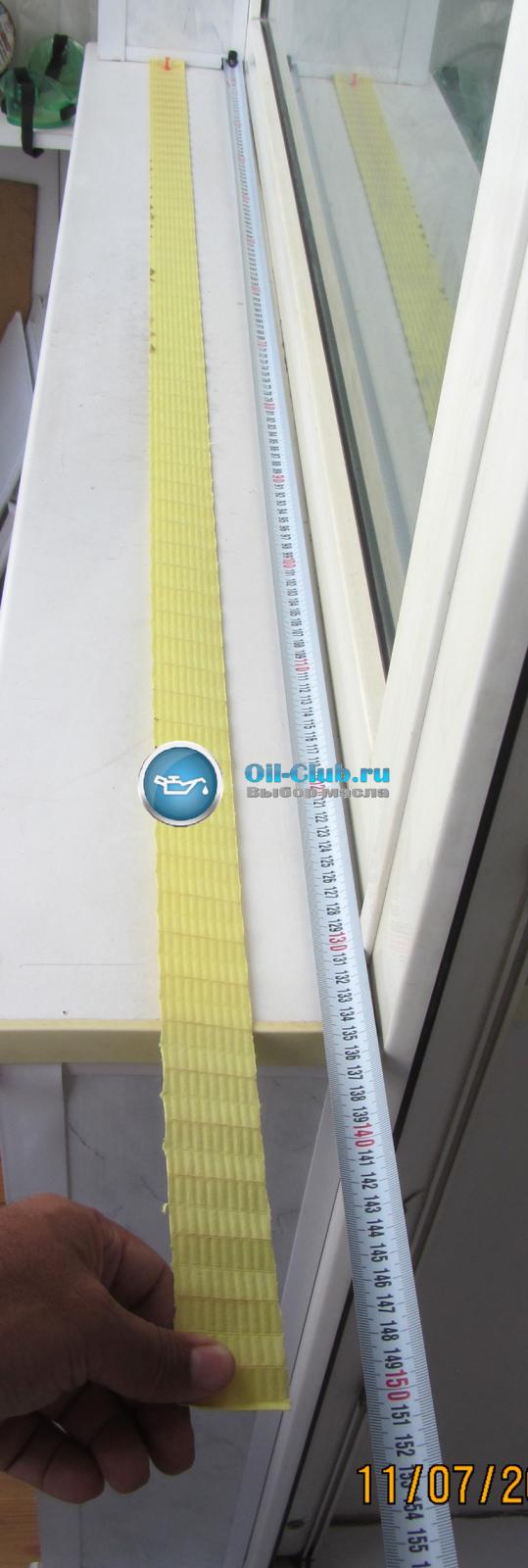

Полезная площадь фильтрующего материала: Длина 170см x ширина 4.5см = площадь 765см2 (если считать как считает производитель весь материал с вклеенными в герметик кромками то да обещанные на коробке 946см2 получатся).
Давление открытия перепускного клапана: Вес 1кг; Ди=10мм; Давление = 1.3 бар. (практически как и заявлено производителем, тем более я не претендую на астрономическую точность..).

Вывод: Отличный фильтр на пятерку. Резьба нарезана чисто. Прижимное резиновое кольцо - силиконовое, не задубеет в морозы и не пропустит масло. Противодренажный клапан эластичный. Фильтрующего материала реально много для такого маленького фильтра. Все что обещано производителем снаружи на коробке - выполнено внутри. Минусов не увидел.

[torcon 64 085]

Fram PH4967 Made in France за заказ экспертизы спасибо форумчанину Euro.

примерная ориентировочная цена в экзисте 185р.

Применяемость:





Toyota 1000, KP36

Toyota Allex, ZZE123

Toyota Allion, AZT240

Toyota Alphard, ATH10, ANH25, ATH20, ANH15, ANH20, ANH10

Toyota Altezza, SXE10

Toyota Aurion, ACV40

Toyota Auris, ZZE150, NZE154

Toyota Avensis Verso, ACM21, ACM20

Toyota Avensis, ST220, AZT255, AZT250, AZT251, AZT220, AT220, AT221

Toyota Belta, SCP92, NCP96

Toyota Blade, AZE154, AZE156

Toyota Caldina, ST215, ET196, ST190, ST191, ST195, ZZT241, AZT241, AT191, ST198, ST210, AZT246, ST246

Toyota Camry Gracia, SXV25, SXV20

Toyota Camry, SV41, SV32, SV42, SV20, ACV35, SV22, ACV45, ACV31, SXV20, ACV41, SXV10, ACV40, SXV11, SXV23, AHV40, SV30, SV40, SV43, SV21, ACV36, SV33, SV25, SV35, ACV30

Toyota Carina E, AT191, AT190, ST191

Toyota Carina ED, ST202, ST201, ST203, ST200, ST183, ST182, ST160, ST163, ST162, ST181, ST180, ST205

Toyota Carina II, AT177, ST171, ST151, ST150, AT171, AT151

Toyota Carina, AT175, AT210, AT212, ET176, AT190, ST195, AT170, AT192, AT160, AT150, ST190, AT211, ST170, ST150, AA60, ST215, ST162, AT191, AT171, AT151, SA60

Toyota Celica, ZZT231, AT160, ZZT230, AT180, ST202, ST204, AT200, ST184, ST162, ST160, ST182

Toyota Chaser, SX80, SX90, SX70, SX100

Toyota Corolla Axio, NZE164

Toyota Corolla Ceres, AE100, AE101

Toyota Corolla FX, AE82

Toyota Corolla Fielder, ZZE124, ZZE123, NZE121

Toyota Corolla II, EL30, EL41, EL51, EL43, EL31, EL53, EL45, EL55

Toyota Corolla Levin, AE91, AE100, AE111, AE101

Toyota Corolla Rumion, NZE151

Toyota Corolla Runx, ZZE123

Toyota Corolla Spacio, AE111, AE115

Toyota Corolla Sprinter, AE102

Toyota Corolla, AE114, EE90, AE102, AE110, AE92, ZZE132, ZZE112, EE105, EE98, EE101, AE103, AE115, EE108, AE111, ZZE150, AE91, AZE141, ZZE131, AE71, ZZE111, ZZE123, EE104, AE95, KE70, EE97, EE100, AE104, EE107, AE112, AE100, ZZE130, AE82, ZZE110, EE103, EE80, AE86, EE96, EE111, AE109, AE101, ZZE133, EE106, EE102, EE110

Toyota Corona Exiv, ST183, ST181, ST182, ST180, ST201, ST200, ST203, ST202, ST205

Toyota Corona, AT140, ST210, AT150, ST220, AT170, ST151, ST195, ST163, AT190, ST160, ST150, ST170, ST190, ET176, AT151, AT171, ST162, ST140, ST171, ST191, AT220, AT177, AT175, AT210

Toyota Corsa, AL21, AL20, AL25, EL43, EL55, EL45, EL51, EL30, EL41, EL31, EL53

Toyota Cresta, SX90, SX80, SX70

Toyota Crown, SXS11, SXS13

Toyota Curren, ST207, ST206, ST208

Toyota Cynos, EL44, EL54, EL52

Toyota Deliboy, KXC10

Toyota Dyna, YY121, YY131, YY101, YY211, YY201

Toyota Echo Verso, NCP20

Toyota Echo, SCP10, NCP12, NCP10, NCP11

Toyota Estima, ACR30, ACR40, ACR50, AHR10, ACR55, AHR20

Toyota Funcargo, NCP20, NCP25, NCP21

Toyota Gaia, ACM15, ACM10

Toyota Harrier, ACU15, ACU30, SXU15, ACU35, SXU10, ACU10

Toyota Highlander, ACU25, ACU20

Toyota Ipsum, ACM26, SXM15, ACM21, SXM10

Toyota Isis, ANM10, ZNM10, ANM15

Toyota Kluger V, ACU25, ACU20

Toyota Lite Ace Noah, KR41, KR42, SR40

Toyota Lite Ace, KM37, KR27, SR40, KM36, KM35, KM30, KR42, KM51, KM75, KM31, KM20, KM70, KM50, KR21

Toyota MR-S, ZZW30

Toyota MR2, SW21, AW11, AW10, SW20

Toyota Mark II Wagon Qualis, SXV25, SXV20

Toyota Mark II, SX70, SX80, SX90

Toyota Mark X, ANA15, ANA10

Toyota Masterace, KR26, KR27

Toyota Matrix, ZZE132, AZE146, ZZE133, AZE144, AZE141, ZZE130, ZZE131

Toyota Nadia, ACN15, SXN15, ACN10, SXN10

Toyota Noah, AZR65, AZR60

Toyota Opa, ZCT10, ZCT15, ACT10

Toyota Paseo, EL44, EL54

Toyota Picnic Verso, ACM20, ACM21

Toyota Picnic, SXM10

Toyota Platz, SCP11, NCP12, NCP16

Toyota Porte, NNP15, NCP141, NNP11, NNP10

Toyota Premio, NZT240, AZT240

Toyota Previa, ACR50, ACR30

Toyota Prius, NHW10

Toyota RAV4, ACA38, ACA28, ACA36, ACA26, ACA30, ACA31, SXA11, ACA20, SXA10, SXA16, ACA23, SXA15, ACA21, ACA33, ACA22

Toyota Ractis, NCP100, SCP100, NCP105

Toyota Raum, NCZ25, EXZ15, NCZ20, EXZ10

Toyota Sai, AZK10

Toyota Scepter, SXV15, SXV10

Toyota Scion, AZE151, ANT10

Toyota Sera, EXY10

Toyota Sienta, NCP85, NCP81

Toyota Solara, SXV20, ACV30, ACV20

Toyota Soluna, AL50

Toyota Spacio, AE111

Toyota Sprinter Carib, AL25, AE95, AE115, AE111

Toyota Sprinter Marino, AE101, AE100

Toyota Sprinter Trueno, AE111, AE100, AE101, AE91

Toyota Sprinter, EE108, EE106, AE101, AE111, AE109, AE91, AE95, EE103, EE101, EE107, AE104, AE100, EE96, EE98, EE90, EE111, EE80

Toyota Starlet, KP60, EP76, EP82, EP70, EP91, KP61, EP85, EP95, EP71, EP81, EP80, EP90, KP60V, KP61V

Toyota Tarago, ACR30, ACR50

Toyota Tercel, AL21, EL42, EL30, EL40, EL50, AL20, EL53, EL31, EL41, EL51, EL45, EL55, EL43, AL25

Toyota Town Ace Noah, SR40, SR50, KR41, KR52, KR42

Toyota Town Ace, KM80, KM70, KR42, KM36, KR27, SR40, KR26, KM35, KM50, KM51, KM30, KM85, KM75, KM31

Toyota Toyoace, YY101, YY211, YY201, YY121, YY131

Toyota Vellfire, ANH20, ATH20, ANH25

Toyota Vista Ardeo, SV50, SV55, ZZV50, AZV50, AZV55

Toyota Vista, SV50, SV40, SV41, SV30, AZV55, SV35, SV25, AZV50, SV42, SV20, SV21, SV43, SV32, SV22, SV33, SV55

Toyota Vitz, SCP10, SCP13, NCP10, NCP13, NCP15, NCP91, NCP95, SCP90

Toyota Voltz, ZZE138, ZZE137, ZZE136

Toyota Voxy, AZR65, AZR60

Toyota WiLL Cypha, NCP75, NCP70

Toyota WiLL VS, ZZE127, ZZE129, ZZE128, NZE127

Toyota WiLL Vi, NCP19

Toyota Wish, ANE11, ANE10, ZNE10, ZNE14

Toyota Yaris Verso, NCP20

Toyota Yaris, SCP90, SCP10, NCP11, NCP12, NCP10

Toyota ist, NCP65, NCP110, NCP115, NCP61, NCP60









На коробке присутствует надпись Made in France (вернее на наклейке, что наклеена на коробку).





Фильтр маленький размерами. Корпус фильтра внутри, как всегда в интересных узорах. Такое часто встречается в фильтрах с зигзагообразной укладкой Purflux. На корпусе есть дата производства - ноябрь 2015. Так что фильтр не совсем свежий.





Фильтрующий материал уложен по технологии зигзагообразной укладки. Материал жесткий, упрочняет конструкцию. Внутри фильтрующей катушки все красиво и аккуратно.

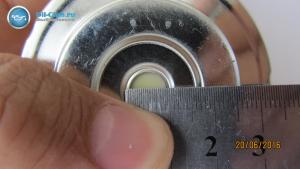

Перепускной клапан - я все думал как же все таки правильно измерять его давление, и похоже определился - видите щели между клапаном и основанием, туда масло попадает и оказывает давление. Значит измерять давление нужно по выдавленному кольцу.





Конструкция противодренажного клапана не простая. Пружинка + пластинка давят на резиновую шайбу. Противодренажный клапан очень качественный и мягкий.





А вот здесь нарисовалась проблема. Под противодренажным клапаном, видимо сформировалась влажная среда, и место соприкосновения клапана с основанием заржавело. Это конечно не криминально для двигателя, но минус.





Резьба нарезана хорошо, каждый виток резьбы внутри имеет канавку. Есть там немного невзрачных заусенцев, не важных... Резиновое кольцо квадратного сечения и дубовое - минус.





Пружина не очень компактная, хотя для нее выдавлено место в катушке на один виток. И все равно она крадет у катушки 4-5мм пространства внутри.









Фильтрующий материал на просвет, практически не имеет микро-отверстий. Приклеен он качественно.





Сравнение по толщине с нашим мерным эталоном Nitto: Материал у Fram PH4967 хорош, не тонкая промокашка.





Длина фильтровальной шторы как видите небольшая 95см.





Ширина 5.9см. В целом фильтрующего материала оказалось не так много, технология зигзагообразной укладки в маленьких фильтрах слабо помогает.





Вид под микроскопом нам дает четкую картину, что фильтрующий материал рыхлый и грязеемкий. Он не тонкой очистки. Хотя при осмотре не вооруженным глазом кажется плотным и тонкого отсева.



Полезная площадь фильтрации: длина = 95; ширина = 5,9; площадь = 560,5см2 - для маленького фильтра, если учесть что фильтрующий материал средней толщины - это нормально. Но от зигзагообразной укладки ожидаешь больше.

Давление перепускного клапана: вес = 1,7кг; диаметр = 15мм; давление = 1,0 бар - так и должно быть в среднем.



Вывод: Фильтр на четверку. Есть небольшие минусы дубовое резиновое кольцо, ржавчина внутри, пружина отнимает 5мм у катушки. В остальном сделан аккуратно, качественный фильтрующий материал, хорошо нарезана резьба, перепускной клапан срабатывает как нужно. В экзисте стоит не дорого - цена качество от именитого производителя.

[torcon 64 085]

Nitto 4TP-121 Made in Japan за заказ экспертизы спасибо форумчанам Belk, Dumus.
Масляный фильтр приобретался в emex.ru у поставщика IKOM по цене 221р.

Применяемость:

Toyota 1000, KP36
Toyota Allex, NZE121, NZE124, ZZE122
Toyota Allion, ZZT245, NZT260, ZZT240, NZT240
Toyota Altezza, SXE10
Toyota Aqua, NHP10
Toyota Auris, NZE154, ZRE151, NZE151, ZZE150, NZE184, NZE181
Toyota Avensis, ST220, ZZT251, ZZT221, ZZT220, AT220, ZZT250, AT221
Toyota Aygo, KGB10
Toyota Belta, SCP92, NCP96
Toyota Caldina, ST215, ET196, ST190, AT211, ST191, ST195, ZZT241, AT191, ST198, ST210
Toyota Camry Gracia, SXV25, SXV20
Toyota Camry, SV41, SV32, SV42, SV20, SV22, SXV20, SXV10, SXV11, SXV23, SV30, SV40, SV43, SV21, SV33, SV25, SV35
Toyota Carina E, AT191, AT190, ST191
Toyota Carina ED, ST202, ST201, ST203, ST200, ST183, ST182, ST160, ST163, ST162, ST181, ST180, ST205
Toyota Carina II, AT177, ST171, ST151, ST150, AT171, AT151
Toyota Carina, AT175, AT212, ET176, AT190, ST195, AT170, AT192, AT160, AT150, ST190, AT211, ST170, ST150, AA60, ST215, ST162, AT191, AT171, AT151, SA60
Toyota Celica, ZZT230, AT200, ST184, ST162, ST160, ST182, AT160, AT180, ST202, ST204, ST185
Toyota Chaser, SX80, SX90, SX70, SX100
Toyota Corolla Axio, NKE165, NZE161, NZE164, NZE141, NZE144
Toyota Corolla Ceres, AE100, AE101
Toyota Corolla FX, AE82
Toyota Corolla Fielder, NZE124, ZZE124, ZZE122, NKE165, NZE141, NZE161, NZE144, NZE120, NZE164, NZE121
Toyota Corolla II, EL30, EL41, EL51, EL43, EL31, EL53, EL45, EL55
Toyota Corolla Levin, AE100, AE111, AE101, AE92, AE91, AE110
Toyota Corolla Rumion, NZE151
Toyota Corolla Runx, NZE121, NZE124, ZZE122
Toyota Corolla Spacio, AE111, ZZE124, NZE121, ZZE122, AE115
Toyota Corolla Sprinter, AE102
Toyota Corolla Verso, ZNR10, ZNR11, ZZE122, ZZE121
Toyota Corolla, AE114, EE90, AE102, AE110, AE92, ZZE120, ZZE132, ZZE112, EE105, EE98, EE101, AE103, AE115, EE108, ZRE151, AE111, ZZE150, AE91, AE71, ZZE111, EE104, AE95, KE70, EE97, EE100, AE104, EE107, AE112, AE100, ZZE130, AE82, ZZE110, EE103, EE80, AE86, EE96, EE111, AE109, AE101, ZZE121, EE106, EE102, EE110
Toyota Corona Exiv, ST183, ST181, ST182, ST180, ST201, ST200, ST203, ST202, ST205
Toyota Corona, AT150, ST220, AT170, ST151, ST195, ST163, AT190, ST150, ST170, ST190, AT211, ST215, ST162, AT177, AT210, AT140, ST210, ST160, ET176, AT151, AT171, ST140, ST171, ST191, AT220, AT175
Toyota Corsa, AL21, AL20, AL25, EL43, EL55, EL45, EL51, EL30, EL41, EL31, EL53
Toyota Cresta, SX90, SX80, SX70
Toyota Crown, SXS11, SXS13
Toyota Curren, ST207, ST206, ST208
Toyota Cynos, EL44, EL54, EL52
Toyota Deliboy, KXC10
Toyota Echo Verso, NCP20, NCP21, NCP22
Toyota Echo, SCP10, NCP12, NCP10, NCP11
Toyota Funcargo, NCP20, NCP25, NCP21
Toyota Gaia, SXM10, SXM15
Toyota Harrier, SXU15, SXU10
Toyota Ipsum, SXM10, SXM15
Toyota Isis, ZNM10
Toyota Lite Ace Noah, SR40, KR41
Toyota Lite Ace, KM37, KM36, KM51, SR40, KM50, KR27, KM31, KM20, KM30, KM35, KR21
Toyota MR-S, ZZW30
Toyota MR2, AW11, AW10, SW21, SW20, ZZW30
Toyota Mark II Wagon Qualis, SXV25, SXV20
Toyota Mark II, SX70, SX80, SX90
Toyota Masterace, KR26, KR27
Toyota Matrix, ZZE132, ZZE130
Toyota Nadia, SXN10, SXN15
Toyota Opa, ZCT10, ZCT15
Toyota Paseo, EL44, EL54
Toyota Picnic, SXM10
Toyota Platz, SCP11, NCP12, NCP16
Toyota Porte, NCP145, NNP15, NCP141, NNP11, NNP10
Toyota Premio, NZT260, ZZT240, NZT240, ZZT245
Toyota Prius, NHW11, NHW20, NHW10
Toyota Probox, NCP51, NCP50, NCP52, NCP55, NCP59, NCP58
Toyota RAV4, ZCA25, ZCA26, SXA11, SXA10, SXA16, SXA15
Toyota Ractis, NCP100, NCP122, NCP120, NCP105, NCP125, SCP100
Toyota Raum, NCZ25, EXZ15, NCZ20, EXZ10
Toyota Scepter, SXV15, SXV10
Toyota Sera, EXY10
Toyota Sienta, NCP85, NCP81
Toyota Solara, SXV20
Toyota Soluna, AL50
Toyota Spacio, AE111
Toyota Spade, NCP145, NCP141
Toyota Sprinter Carib, AL25, AE95, AE114, AE115, AE111
Toyota Sprinter Marino, AE101, AE100
Toyota Sprinter Trueno, AE111, AE100, AE110, AE101, AE92, AE91
Toyota Sprinter, EE102, EE108, EE106, AE101, AE111, AE109, AE91, AE95, EE103, EE101, EE107, AE104, AE100, AE110, EE96, EE98, AE92, EE90, EE111, EE80
Toyota Starlet, KP60, EP76, EP82, EP70, EP91, KP61, EP85, EP95, EP71, EP81, EP80, EP90, KP60V, KP61V
Toyota Succeed, NCP50, NCP51, NCP55, NCP52, NCP58, NCP59
Toyota Tercel, AL21, EL42, EL30, EL40, EL50, AL20, EL53, EL31, EL41, EL51, EL45, EL55, EL43, AL25
Toyota Town Ace Noah, SR40, SR50, KR41
Toyota Town Ace, KM36, KR27, SR40, KR26, KM35, KM50, KM51, KM30, KM31
Toyota Vista Ardeo, SV50, SV55, ZZV50
Toyota Vista, SV50, SV40, SV41, SV30, ZZV50, SV35, SV25, SV42, SV20, SV21, SV43, SV32, SV22, SV33, SV55
Toyota Vitz, NCP131, SCP10, SCP13, NCP10, NCP13, NCP15, NCP91, NCP95, SCP90
Toyota Voltz, ZZE138, ZZE136
Toyota WiLL Cypha, NCP75, NCP70
Toyota WiLL VS, ZZE129, ZZE127, NZE127
Toyota WiLL Vi, NCP19
Toyota Wish, ZNE10, ZNE14
Toyota Yaris Verso, NCP20, NCP22, NCP21
Toyota Yaris, SCP90, SCP10, NCP11, NCP12, NCP10
Toyota bB, NCP35, NCP30, NCP34, NCP31
Toyota ist, NCP65, NCP110, NCP115, NCP61, NCP60


Фирменная красочная коробка Nitto с технологией EcoFix. На коробке указаны модели автомобилей куда применяется данный фильтр - правда на японском который не все знают. Надпись Made in Japan. Nitto Kogyo co ltd. Горловина фильтра была упакована в пленочку от попадания пыли.


На корпусе так же Made in Japan - фильтр сделан в Японии. Оригинальные номера Toyota с которыми этот фильтр совместим. Внутри корпуса фильтра немного окислов.


Фильтрующая катушка занимает все пространство внутри корпуса фильтра - это хорошо, используется все пространство под фильтрацию. Фильтрующий материал волокнистый, толстый, уложен часто, на изгиб пальцем не рвется - все в лучших традициях Nitto. Внутри пластмассовая втулка. Все сделано аккуратно.


Противодренажный клапан сделан из специального эластомера, тонкий лепесток, хорошо схлопывается. При сминании клапан быстро принимает обратную форму. На пятерку.



Резьба нарезана чисто. Каждый виток резьбы имеет канавку внутри. С обратной стороны уплотнительное кольцо круглого сечения - в меру мягкое. В морозы не задубеет и не пропустит масло.


Перепускной клапан - выполнен отдельно от фильтрующей катушки. С одной стороны одно большое отверстие, с другой стороны 7 маленьких отверстий что бы не проскочил большой кусок. Высокотехнологично.




Длина фильтровальной шторы у этого малыша Nitto 4TP-121 внушительная - 164см - почти на всю длину моего маленького балкона  :)


Фильтрующий материал Nitto 4TP-121 на просвет в сравнении с нашим эталоном Nitto. Окраска разная - а так по моему одинаково все.


По толщине уж точно одинаково


Вид под микроскопом. Ячейки фильтровальной шторы разного диаметра.


Давление необходимое для открытия перепускного клапана: вес=1,5кг; ди=15мм; давление = 0.9см2 - что считаю нормально.
Полезная площадь фильтрующего материала: ширина 5,1см x длина 164см = площадь 836,4 - для этого малыша очень много фильтрующего материала, при этом толстого, которого заметьте много не уложишь, а тут уложили. Отлично!

Вывод: Фильтр на твердую пятерку. Очень много качественного фильтрующего материала - он толстый и волокнистый. Резьба нарезана чисто. Уплотнительное резиновое кольцо не дубеет на морозе. Этот фильтр не пропускает масло даже в -40С - я его в свое время использовал на прошлой машине. Противодренажный клапан качественный - будет отлично держать масло "в обратку". В общем идеальный фильтр в моем понимании. Особенно если учесть его цену 221р на момент экспертизы.

[torcon 64 085]

Redskin C-110 за экспертизу спасибо оф. представительству Redskin.
Фильтр прислали представители, ориентировочная цена на emex.ru 121р.

Применяемость:



Toyota Allex, NZE121, NZE124, ZZE124, ZZE122

Toyota Allion, ZZT245, NZT260, ZZT240, NZT240

Toyota Altezza, SXE10

Toyota Aqua, NHP10

Toyota Auris, NZE154, ZRE151, NZE151, ZZE150, NZE184, NZE181, ZRE152

Toyota Avensis, ST220, ZZT251, ZZT221, ZZT220, AT220, ZZT250, AT221

Toyota Aygo, KGB10

Toyota Belta, SCP92, NCP96

Toyota Caldina, ST210, ET196, AT191, ZZT241, ST190, ST191, AT211, ST195, ST215, ST198

Toyota Camry Gracia, SXV25, SXV20

Toyota Camry, SV41, SV32, SV42, SV20, SV22, SXV20, SXV10, SXV11, SXV23, SV30, SV40, SV43, SV21, SV33, SV25, SV35

Toyota Carina E, AT191, AT190, ST191

Toyota Carina ED, ST202, ST201, ST203, ST200, ST183, ST182, ST160, ST163, ST162, ST181, ST180, ST205

Toyota Carina II, AT177, ST171, ST151, ST150, AT171, AT151

Toyota Carina, AT175, AT212, ET176, AT190, ST195, AT170, AT192, AT160, AT150, ST190, AT211, ST170, ST150, AA60, ST215, ST162, AT191, AT171, AT151, SA60

Toyota Celica, ST160, ST182, AT160, ST162, ST184, AT180, ST203, ZZT230, AT200, ST183, ST163, ST202, ST204

Toyota Chaser, SX80, SX90, SX70, SX100

Toyota Corolla Axio, NKE165, NZE141, NZE161, NZE144, NZE164

Toyota Corolla Ceres, AE100, AE101

Toyota Corolla Fielder, NZE124, ZZE124, ZZE122, NKE165, NZE141, NZE161, NZE144, NZE120, NZE164, NZE121

Toyota Corolla II, EL30, EL41, EL51, EL43, EL31, EL53, EL45, EL55

Toyota Corolla Levin, AE91, AE100, AE111, AE101, AE110

Toyota Corolla Rumion, NZE151

Toyota Corolla Runx, NZE121, ZZE124, NZE124, ZZE122

Toyota Corolla Spacio, ZZE124, NZE121, ZZE122, AE115, AE111

Toyota Corolla Sprinter, AE102

Toyota Corolla Verso, ZNR10, ZNR11, ZZE122, ZZE121

Toyota Corolla, AE114, EE90, AE102, AE110, AE92, ZZE120, ZZE112, EE105, EE98, EE101, AE103, AE115, EE108, ZRE151, AE111, ZZE150, AE91, AE71, ZZE111, NZE121, NZE141, EE104, AE95, EE97, EE100, AE104, EE107, AE112, ZRE120, AE100, ZRE152, ZZE130, AE82, ZZE142, ZZE110, ZZE122, NZE120, ZZE134, EE103, EE80, AE86, EE96, EE111, AE109, AE101, ZZE141, ZZE121, EE106, EE102, EE110

Toyota Corona Exiv, ST183, ST181, ST182, ST180, ST201, ST200, ST203, ST202, ST205

Toyota Corona, AT150, ST220, AT170, ST151, ST195, ST163, AT190, ST150, ST170, ST190, AT211, ST215, ST162, AT177, AT210, AT140, ST210, ST160, ET176, AT151, AT171, ST140, ST171, ST191, AT220, AT175

Toyota Corsa, AL21, AL20, AL25, EL43, EL55, EL45, EL51, EL30, EL41, EL31, EL53

Toyota Cresta, SX90, SX80, SX70

Toyota Crown, SXS11, SXS13

Toyota Curren, ST207, ST208, ST206

Toyota Cynos, EL44, EL52, EL54

Toyota Deliboy, KXC10

Toyota Echo Verso, NCP20, NCP21, NCP22

Toyota Echo, NCP12, NCP13, NCP10, NCP11, SCP10

Toyota Funcargo, NCP21, NCP20, NCP25

Toyota Gaia, SXM10, SXM15

Toyota Harrier, SXU10, SXU15

Toyota Ipsum, SXM10, SXM15

Toyota Isis, ZNM10

Toyota Lite Ace Noah, SR50, SR40, KR41

Toyota Lite Ace, KR27, SR40, KM36, KM35, KM30, KM51, KM31, KM50, KR21

Toyota MR-S, ZZW30

Toyota MR2, SW21, AW11, AW10, SW20, ZZW30

Toyota Mark II Wagon Qualis, SXV20, SXV25

Toyota Mark II, SX70, SX80, SX90

Toyota Masterace, KR26, KR27

Toyota Matrix, ZZE132, ZZE134, ZZE130

Toyota Nadia, SXN10, SXN15

Toyota Opa, ZCT10, ZCT15

Toyota Paseo, EL44, EL54

Toyota Picnic, SXM10

Toyota Platz, SCP11, NCP12, NCP16

Toyota Porte, NCP145, NNP10, NNP11, NCP141, NNP15

Toyota Premio, NZT240, ZZT240, NZT260, ZZT245

Toyota Prius, NHW20, NHW10, NHW11

Toyota Probox, NCP59, NCP58, NCP51, NCP52, NCP50, NCP55

Toyota RAV4, SXA11, SXA10, SXA15, ZCA26, ZCA25, SXA16

Toyota Ractis, NCP100, NCP122, NCP120, NCP105, NCP125, SCP100

Toyota Raum, NCZ25, EXZ15, NCZ20, EXZ10

Toyota Scepter, SXV15, SXV10

Toyota Scion, NCP61, NCP31

Toyota Sera, EXY10

Toyota Sienta, NCP85, NCP81

Toyota Solara, SXV20

Toyota Soluna Vios, SCP42, SCP41, NCP41, NCP42, AXP42, AXP41

Toyota Soluna, AL50

Toyota Spade, NCP145, NCP141

Toyota Sprinter Carib, AL25, AE95, AE114, AE115, AE111

Toyota Sprinter Marino, AE101, AE100

Toyota Sprinter Trueno, AE91, AE111, AE100, AE101, AE110

Toyota Sprinter, EE104, EE102, EE108, EE106, AE101, AE111, AE109, AE91, AE95, EE103, EE101, EE107, AE104, AE114, AE100, AE110, EE96, EE98, EE90, EE111, EE80

Toyota Starlet, EP76, EP85, EP95, EP82, EP71, EP81, EP70, EP80, EP91, EP90

Toyota Succeed, NCP59, NCP50, NCP52, NCP51, NCP58, NCP55

Toyota Tercel, AL21, EL42, EL30, EL40, EL50, AL20, EL53, EL31, EL41, EL51, EL45, EL55, EL43, AL25

Toyota Town Ace Noah, SR40, SR50, KR41

Toyota Town Ace, KM50, KM51, KM30, KM31, KM35, KM36, KR27, SR40, KR26

Toyota Vios, SCP42, SCP41, NCP41, AXP41, AXP42, NCP42

Toyota Vista Ardeo, SV50, SV55, ZZV50

Toyota Vista, SV50, SV40, SV41, SV30, ZZV50, SV35, SV25, SV42, SV20, SV21, SV43, SV32, SV22, SV33, SV55

Toyota Vitz, NCP10, SCP10, NCP15

Toyota Yaris Verso, NCP20

Toyota Yaris, SCP90, NCP13, SCP10, NCP11, NCP12, KSP90, SCP12, NCP10

Toyota bB, NCP35, NCP30, NCP34, NCP31

Toyota ist, NCP65, NCP110, NCP115, NCP61, NCP60







Яркая красочная коробка с четким принтом, оригинальными номерами - все прилично. Единственное нет информации - где произведен фильтр.


Корпус фильтра окрашен в красный цвет, имеет логотип, инструкцию на русском. Внутри корпуса чисто, ржавчины или краски нет. Фильтр упакован в пленку от попадания пыли и стружки.


Фильтрующая катушка имеет недостаток, свисающие капли клея-герметика, которые могут оторваться и полететь в двигатель через перепускной клапан, они довольно легко отскребаются ногтем - это минус. Фильтрующий материал уложен часто, приклеен крепко, обладает прочностью - на изгиб пальцем не рвется. Внутри катушки тоже излишки герметика, но перепускному клапану это не мешает.


Перепускной клапан выполнен одним отверстием, поверхность его пластмассовая.

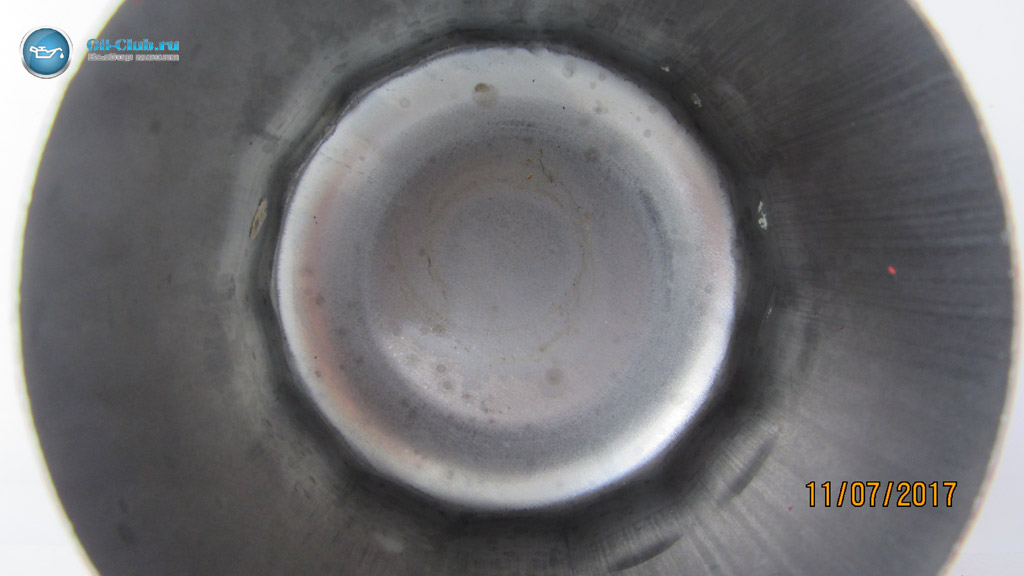

Резьба нарезана не очень чисто, правда ровная, думаю проблем не будет. С обратной стороны резиновое кольцо квадратного сечения - в меру мягкое, должно держать масло нормально.

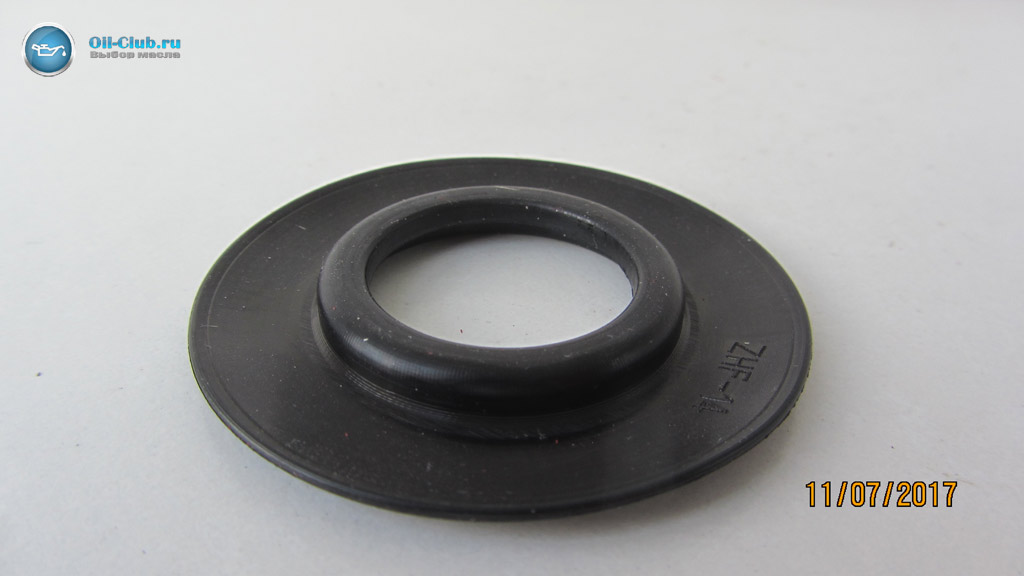

Противодренажный клапан - хороший на четверку. Ровный, без облоя, выполнен из резины,закрывает поверхность отлично. Претензий нет.


Хитрая пружина, у которой внутренние витки меньшего диаметра, что бы пружина складывалась "сама в себя". Это хорошо тем что она занимает мало места в корпусе фильтра.


Фильтрующий материал на просвет - нормальная равномерность, плотный материал.


По толщине фильтрующий материал Redskin C-110 потоньше нашего мерного эталона. То есть материал тонкий.


Ширина и длинна фильтровальной шторы.


Фильтрующий материал был часто уложен и крепко приклеен (и даже перестарались с клеем герметиком - получились излишки.)

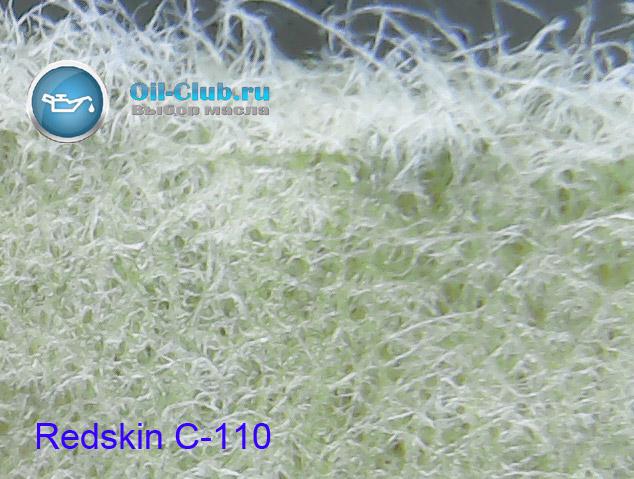

Вид под микроскопом: Фильтрующий материал имеет отверстия небольшого диаметра, можно считать что тонко фильтрует, но и быстрее забивается конечно.

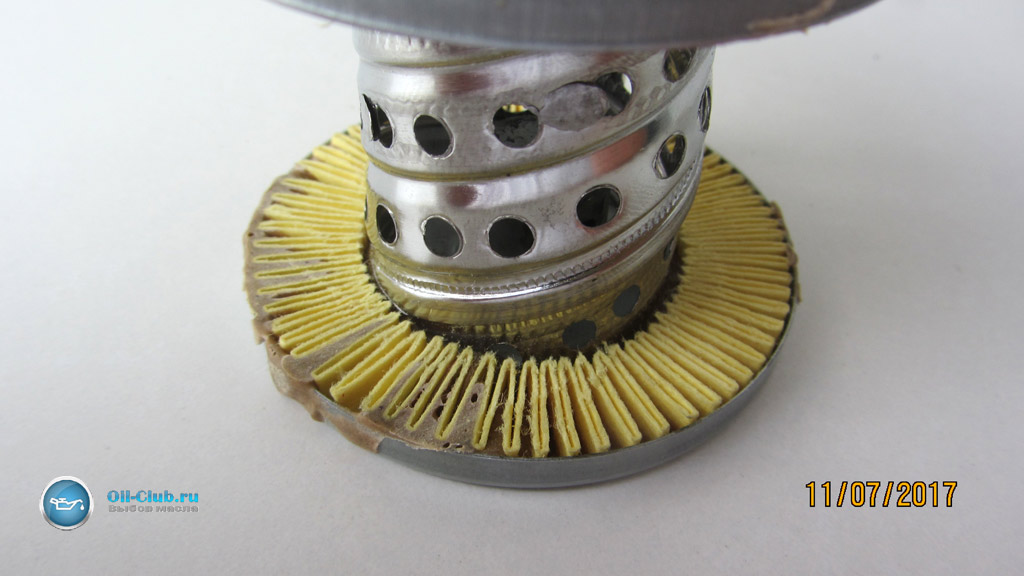

Еще один серьезный минус. Втулка имеет отверстия, проштампованы они плохо, металлические куски - остатки от штамповочной вырезки, висят на втулке. Металлические круглые пластинки которые могут попасть в двигатель... Это не допустимо.


Полезная площадь фильтрующего материала: ширина = 4,1см; длина = 151см; площадь = 619,1см - это достаточно много для маленького фильтра. Тут можно похвалить.
Давление необходимое для открытия перепускного клапана: диаметр = 12мм; вес = 0,9 кг; давление = 0,8 бар - обычно у таких фильтров 1.2. Но я не берусь утверждать что измерил давление правильно, с таким построением клапана и отверстия, это сделать проблематично.

Вывод: Фильтру ставлю два. Сильно выступающие куски клея-герметика которые имеют вероятность оторваться и полететь в двигатель через перепускной клапан. Ну а самый серьезный минус, металлические куски (остатки от штамповки отверстий), на втулке фильтрующей катушки - это тоже в случае отрыва полетит в двигатель. Неоднозначные впечатления, с одной стороны не сэкономили на фильтрующем материале, сделали нормальный противодренажный клапан, с другой стороны такие изъяны.
