Палтус

OM656. Рядная шестёрка

Recommended Posts

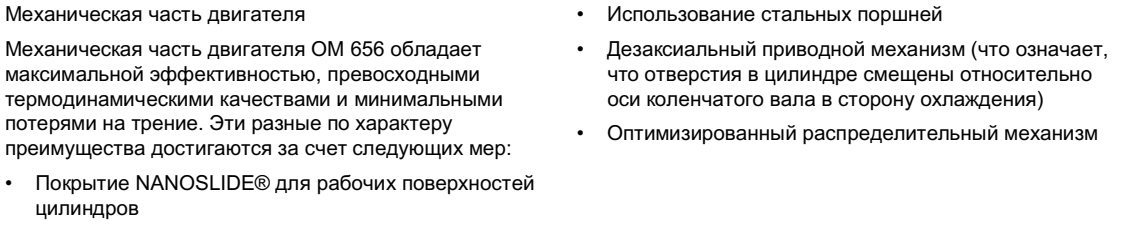

Мотор относительно новый.Не смог пройти мимо) Считаю нужным поделиться.Уж больно необычен и наворочен.Итак OM656


Спойлер




Для любителей вырезать))) Не получится.

Спойлер

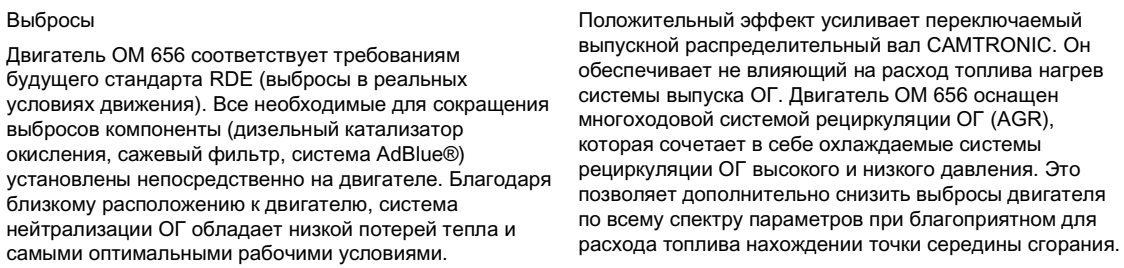

Один датчик NOx стоит примерно 800 евро.Частая проблема.Но можно красиво и недорого программно обмануть)))

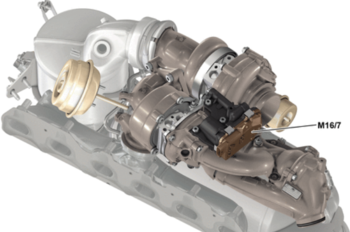

 Далее турбина с сервомеханизмом заслонки регулирования давления наддува, на рисунке M16/7


Далее идём

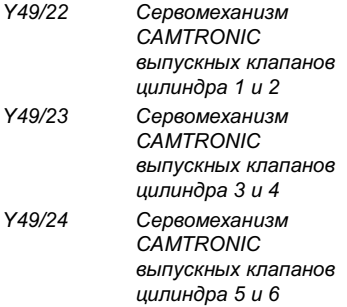

И наконец-то десерт)) CAMTRONIС ранее использовался только на бензине и на впуске. Что скажите? Чудо!!!

camtronic.thumb.PNG.868daca94dc0573dc3f0f08d9868067f.PNGimage.png.98abe8bc35b8354e8c80237729338f34.png

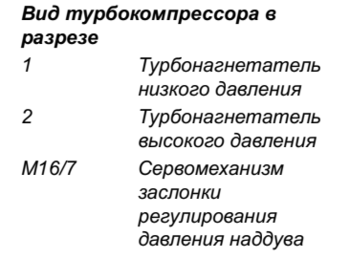

Немного о турбинке


31901608_1.thumb.PNG.2fb786ba2dfd1faca88fe105c969cbbd.PNGimage.thumb.png.51b113f5e876f644b5d25b1e5e4c98a4.png

Интервал)

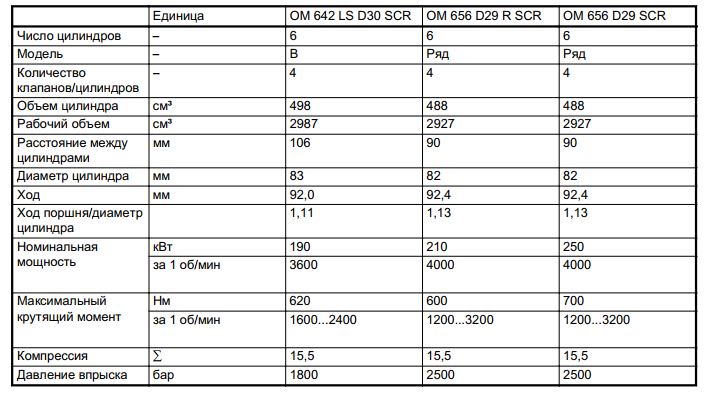

И напоследок для сравнения


Share this post


Link to post
Share on other sites
Другие ответы в этой теме

Всё здорово! Только с каталиком они погорячились, как мне кажется))) Будет такая же тема нак на Гамме у H/K. Хотя, может они изучали корейцев...

Ещё вопрос: как тебе конструкция ГРМ? Если цепь будет растягиваться (а она будет растягиваться), для замены отцепляем АКПП, поднимаем мотор и меняем цепочечку? или я не правильно понял описание? Охлаждение движка классическое + электроприблуды? Или полностью под электронным управлением: насос + термостат? Чота страшный какой-то мотор для российских реалий вырисовывается:crazy:

Share this post


Link to post
Share on other sites
56 минут назад, СИНТЭКС сказал:

Всё здорово! Только с каталиком они погорячились, как мне кажется))) Будет такая же тема нак на Гамме у H/K. Хотя, может они изучали корейцев...

Ещё вопрос: как тебе конструкция ГРМ? Если цепь будет растягиваться (а она будет растягиваться), для замены отцепляем АКПП, поднимаем мотор и меняем цепочечку?

Да.Мотор вынимаем и меняем.Конструкция не нова.По моему с 651 началось.200000 должна легко)



1 час назад, СИНТЭКС сказал:

Охлаждение движка классическое + электроприблуды? Или полностью под электронным управлением: насос + термостат? Чота страшный какой-то мотор для российских реалий вырисовывается:crazy:

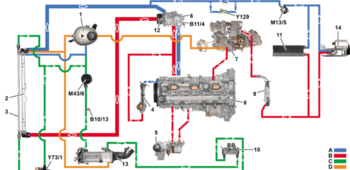

Вот смотри

1523237756_.thumb.PNG.aef47610f0d7b3c736f0583ee4734e41.PNGimage.thumb.png.6001f1737a3747604b901d8ad07adff6.png

Share this post


Link to post
Share on other sites
4 минуты назад, Igor7805 сказал:

Да.Мотор вынимаем и меняем.

:shok:

4 минуты назад, Igor7805 сказал:

200000 должна легко)

ВАГ тоже так говорит:D

5 минут назад, Igor7805 сказал:

Вот смотри

Прикольно! Полностью электронное управление:D Да ещё и параллельно система охлаждения "ОГ" забирает на себя часть.

Короче, пару лет ему по нашей соли и климату кататься, потом ждать теплового клина:shok:

Хорошо хоть с турбины не в блок обратно кидает, а бачок омывателя кипятит - можно зимой воду лить:crazy:

Share this post


Link to post
Share on other sites

СИНТЭКС Поживём увидим)

У моего дилера три обслуживаются. Масло льют 229.52. Хотя немцы льют 229.71

Мотор хороший,даже ещё ни одного KDM не было.

Share this post


Link to post
Share on other sites
2 минуты назад, Igor7805 сказал:

Мотор хороший,даже ещё ни одного KDM не было.

ну у нас в РФ вообще это дело вроде не особо любят, ответственности то никакой, это у них там потом 100500 триллионов евродолларов отсуживают если чего не так. а сколько уже они катают, я просто новыми мерсовскими моторами не интересуюсь, так как вообще не сталкиваюсь...

Share this post


Link to post
Share on other sites

651 на глк вроде как вместе с акпп вниз снимают, потом разъединяют и можно менять цепь ... сказочно)

Share this post


Link to post
Share on other sites
1 час назад, dydezzz сказал:

651 на глк вроде как вместе с акпп вниз снимают, потом разъединяют и можно менять цепь ... сказочно)

Не нужно ничего вынимать.Можно сверху заменить.Снизу только натяжитель выкрутить

Edited by Igor7805

Share this post


Link to post
Share on other sites

СИНТЭКС Я имел ввиду конструкцию цепь сзади.Мы неправильно поняли друг друга ) Не надо мотор вынимать :unknw:

Людей в заблуждения ввожу :fool: Извиняюсь.dydezzz  спасибо,что обратил внимание :hi:

Share this post


Link to post
Share on other sites

L6 на много дешевле в производстве чем V6. Все остальные приблуды ни о чем. Ну может быть система камтроник, новое слово в системах рециркуляции ОГ и ее будут глушить не сразу. а через год-два :)

Share this post


Link to post
Share on other sites

MAN Diesel Как глушить CAMTRONIC ? Ты о чем? Это невозможно.

Share this post


Link to post
Share on other sites

Igor7805 Я так пошутил. Судя по, ее короткому, описанию она как раз и будет работать долго и счастливо. Скорей всего отключить сервоприводы этой системы не сложней чем отключить клапан ЕГР а из плюсов не надо ставить заглушки :)

Share this post


Link to post
Share on other sites

MAN Diesel Пошутил это хорошо)Значит не всё так плохо. Технология с бензиновых моторов. Посмотри видео,почитай. Сам поймёшь это невозможно. Мотор не будет без него работать. Ты предлагаешь отключить выпускной распредвал)))

https://mercedesblog.com/how-does-the-camtronic-innovative-engine-management-work/



Share this post


Link to post
Share on other sites
2 часа назад, Igor7805 сказал:

Я имел ввиду конструкцию цепь сзади.

Теперь я запутался! Вот что указано в описании:


Если привод цепью со стороны маховика с приводом обоих РВ , то получается, что зацепление идёт за колено тоже в районе маховика. А как там можно заменить цепь не отцепляя АКПП?

Share this post


Link to post
Share on other sites
10 минут назад, СИНТЭКС сказал:

Теперь я запутался! Вот что указано в описании:


Если привод цепью со стороны маховика с приводом обоих РВ , то получается, что зацепление идёт за колено тоже в районе маховика. А как там можно заменить цепь не отцепляя АКПП?

Завтра посмотрю учебник.Разберёмся.Пошёл :lazy:

Share this post


Link to post
Share on other sites
